Connecteur RF en acier inoxydable féminin de haute performance K2.92 pour câble CXN3506/MF108A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Isolateur: | PTFE | Le sexe: | Femme |
|---|---|---|---|
| Nom du produit: | 2.92mm, type K, SMK | Fonctionnalités clé: | Connecteurs droits |
| Nom de l'article: | Connecteurs à ondes millimétriques | Le placement: | Passivé |
| Application du projet: | Ordinateur/LAN | Matériel: | Laiton/acier inoxydable |
| Mettre en évidence: | Connecteur RF haute performance,Connecteur RF CXN3506/MF108A,Connecteur RF en acier inoxydable |
||

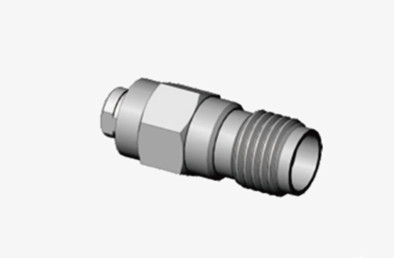

Connecteur RF féminin en acier inoxydable de haute performance K2.92 pour câble CXN3506/MF108A
Le connecteur de type K, également connu sous le nom de connecteur de type 2.92, est un connecteur à ondes millimétriques couramment utilisé avec une plage de fréquences allant jusqu'à 40 GHz.Produits de la série 5 et disposent d'une interface aérienneCette série de produits offre une petite taille, un poids léger, une fréquence d'utilisation élevée et une connexion fiable.

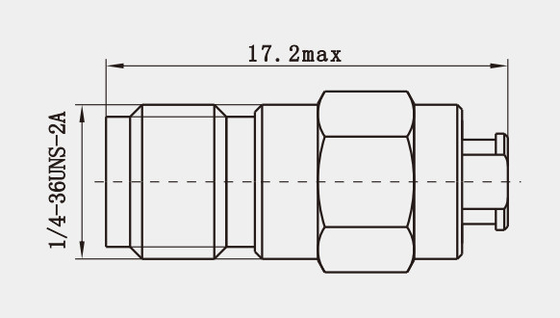

Le dessin de contour
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Impédance | 50 Ω |
| Plage de fréquences | DC - 40 GHz |
| Rating de la tension | 250 VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 750 VRMS (niveau maximum de la mer) |
| Ratio des ondes de tension en veille Résultats de la recherche |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 3,0 mΩ |
| Conducteur extérieur ≤ 2,0 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Pour les femmes: BeCu, plaqué or | |
| Un contact résilient | BeCu, plaqué au nickel |
| Corps / coque / boîtier | Lumière, plaquée d'or Acier inoxydable, passivé |
| Isolateur | PEI |
| Résistance à l'usure | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
Autres connecteurs RF mâle femelle de 2,92 mm
|
Numéro de la partie
|
Définition
|
|
Le nombre d'étoiles
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le nombre de points de contrôle est le suivant:
|
Connecteur coaxial RF féminin de type K en acier inoxydable de 2,92 mm
|
|
Le nombre de points de contrôle est le suivant:
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le numéro de série est le suivant: |
Connecteur coaxial RF mâle de type K en acier inoxydable de 2,92 mm
|
1.
2.
3.
4.
Caractéristiques:
1. Taille compacte: Les connecteurs de la série K2.92 sont conçus pour être de petite taille, ce qui les rend idéaux pour une utilisation dans des environnements avec un espace limité.
2. Légers: En raison de l'utilisation de matériaux légers tels que le PEI, ces connecteurs sont relativement légers, facilitant le transport et l'installation faciles.
3. Haute fréquence: Les connecteurs K2.92 fonctionnent sur une plage de fréquences allant de DC à 40 GHz, adaptés aux appareils et systèmes à ondes millimétriques.
Applications:
1. Appareils et systèmes à ondes millimétriques: en raison de sa plage de fréquences allant jusqu'à 40 GHz, le connecteur K2.92 est très adapté aux appareils et systèmes à ondes millimétriques.mais ne se limitent pas à:, les systèmes de radar et les équipements de communication par satellite, qui nécessitent tous une transmission précise des signaux à haute fréquence.
2. Stations de base de communication sans fil: Dans les stations de base de communication sans fil, en particulier dans les technologies 5G et 6G futures, il existe une forte demande de performances des connecteurs.Le connecteur 92 prend en charge la transmission de données à grande vitesse et les connexions de signal stables en raison de son faible VSWR (Voltage Standing Wave Ratio) et de sa grande fiabilité.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateurs RF,si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
