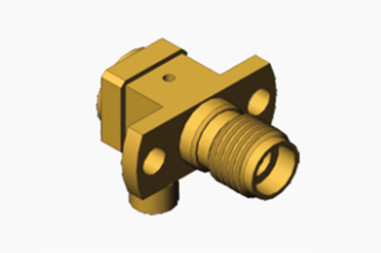

K2.92 Connecteur RF à flange à 2 trous en laiton à angle droit pour câble CXN3506/MF108A

K2.92 Connecteur RF à flange à deux trous en laiton à angle droit pour câble CXN3506/MF108A

Le type K, également connu sous le nom de connecteur de type 2.92, est une série de connecteurs à ondes millimétriques couramment utilisés avec une fréquence allant jusqu'à 40 GHz.5 série de produits et adopte une interface aérienneLe connecteur de type K présente une petite taille, un poids léger, une utilisation fréquente et une connexion fiable.

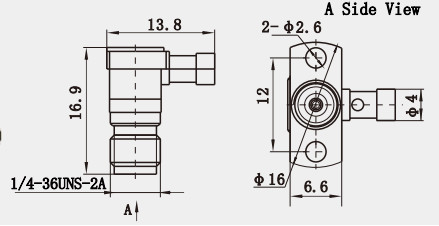

Le dessin de contour:

Les spécifications:

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Autres connecteurs RF mâle femelle de 2,92 mm

2.

3.

4.

Caractéristiques:

1Caractéristiques électriques:
- L'impédance caractéristique est de 50Ω, adaptée à une variété d'applications RF.
- La gamme de fréquences est large, de DC à 40 GHz, répondant aux besoins des applications à haute fréquence.
- Le rapport d'onde stationnaire à basse tension (VSWR), inférieur à 1,15 à 40 GHz, assure une transmission efficace du signal.

2Caractéristiques mécaniques:
- Résistant aux températures élevées, peut résister à des températures allant de -55°C à +165°C.
- Faible force de séparation et force d'engagement, facile à utiliser et connexion fiable.
- Durabilité élevée, peut résister à 500 cycles d'utilisation.

3Compatibilité et interchangeabilité:
- Compatible avec SMA, 3,5 mm et autres connecteurs, facilitant l'interconnexion entre différents systèmes.
- peut être branché de manière interchangeable avec des connecteurs SMA et 3,5 mm, ce qui améliore l'universalité et la flexibilité de l'équipement.

Applications:

1Instruments d'essai: Dans les instruments d'essai, des connecteurs K2.92 sont utilisés pour connecter l'équipement d'essai et l'équipement testé, assurant ainsi l'exactitude et la fiabilité des résultats des essais.

2Aérospatiale: les connecteurs K2.92 sont largement utilisés dans le domaine aérospatial pour connecter divers appareils électroniques d'aviation, assurant le fonctionnement normal et la sécurité des équipements.

3.Communication sans fil: en raison de sa large plage de fréquences et de ses caractéristiques de faible perte d'insertion, le connecteur K2.92 est utilisé dans les systèmes de communication sans fil pour connecter émetteurs et récepteurs,amélioration de l'efficacité de la transmission du signal.
