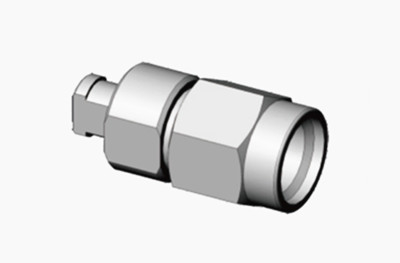

K2.92 Connecteur RF mâle en acier inoxydable pour prise de câble CXN3506/MF108A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Matériel: | Acier inoxydable | Le sexe: | Homme |
|---|---|---|---|
| Nom du produit: | 2.92mm, type K, SMK | Mots clés: | connecteur droit |
| Nom de l'article: | Connecteur d'onde millimétrique | Le placement: | Passivé |
| Application du projet: | RF | Isolateur: | PTFE |
| Mettre en évidence: | K2.92 Connecteur RF mâle en acier inoxydable,connecteur CXN3506/MF108A |
||
K2.92 Connecteur RF mâle en acier inoxydable pour prise de câble CXN3506/MF108A
Le type K, également connu sous le nom de connecteur de type 2.92, est une série de connecteurs à ondes millimétriques couramment utilisés avec une plage de fréquences allant jusqu'à 40 GHz.Produits de la série 5 à travers une interface aérienneCe connecteur présente une taille compacte, une conception légère, une utilisation à haute fréquence et des capacités de connexion fiables.

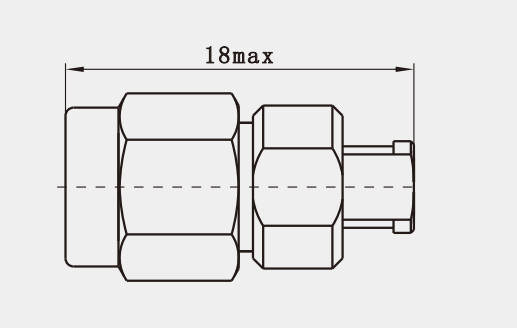

Le dessin de contour:
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Impédance | 50 Ω |
| Plage de fréquences | DC - 40 GHz |
| Rating de la tension | 250 VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 750 VRMS (niveau maximum de la mer) |
| Ratio des ondes de tension en veille Résultats de la recherche |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 3,0 mΩ |
| Conducteur extérieur ≤ 2,0 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Pour les femmes: BeCu, plaqué or | |
| Un contact résilient | BeCu, plaqué au nickel |
| Corps / coque / boîtier | Lumière, plaquée d'or Acier inoxydable, passivé |
| Isolateur | PEI |
| Résistance à l'usure | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
Autres connecteurs RF mâle femelle de 2,92 mm
|
Numéro de la partie
|
Définition
|
|
Le nombre d'étoiles
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Les données de référence sont les suivantes:
|
Connecteur coaxial RF féminin de type K en acier inoxydable de 2,92 mm
|
|
Le nombre de points de contrôle est le suivant:
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Les données de référence sont les suivantes: |
Connecteur coaxial RF mâle de type K en acier inoxydable de 2,92 mm
|
1.
2.
3.
4.
Caractéristiques:
1. Haute fréquence de fonctionnement: le connecteur coaxial de 2,92 mm fonctionne à des fréquences allant jusqu'à 40 GHz.Cela le rend très approprié pour les applications d'ondes millimétriques et répond aux exigences des technologies RF modernes.
2Faible VSWR et perte d'insertion: En incorporant les avantages des lignes de transmission diélectriques à air, le connecteur de 2,92 mm présente un faible rapport d'onde stationnaire de tension (VSWR) et une perte d'insertion minimale.Il en résulte une perte d'énergie réduite lors de la transmission du signal, préservant l'intégrité du signal.
Applications:
1Le connecteur coaxial à radiofréquence en acier inoxydable 2,92 a un large éventail d'applications dans divers domaines, démontrant sa polyvalence et son importance dans la technologie moderne.Voici quelques-uns des principaux domaines d'application:
2Télécommunications: le connecteur de 2,92 mm est largement utilisé dans les communications sans fil, les communications par satellite et les systèmes de transmission de données à grande vitesse.Ses performances à haute fréquence le rendent idéal pour les technologies émergentes telles que les réseaux 5G et 6G.
3Systèmes de radar: Dans les systèmes de radar civils, le connecteur de 2,92 mm joue un rôle crucial dans la connexion des antennes, des modules émetteurs-récepteurs et d'autres composants essentiels.Sa fiabilité et ses caractéristiques de faible perte assurent des performances et une précision optimales du système radar.
