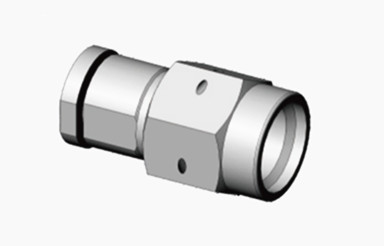

2.92mm Connecteurs RF droits en acier inoxydable mâle pour câble CXN3507/MF363A

                   2.92mm Connecteurs RF droits en acier inoxydable mâle pour câble CXN3507/MF363A

Connecteurs à ondes millimétriques de type K (SMK, 2,92 mm)Les connecteurs à ondes métriques sont les connecteurs les plus populaires. La large plage de fréquences est jusqu'à 40 GHz. Ils peuvent être couplés avec des connecteurs SMA et 3,5 mm.

Ces connecteurs de type K (2.92mm,SMK)Ils adoptent une interface aérienne, ce qui les rend de petite taille, légers en poids et très fiables en connexion, etc.

Les connecteurs coaxiaux 50 Ohm de haute précision avec une interface de 2,92 mm (femme) sont conçus pour des applications RF et micro-ondes à usage général.Ces connecteurs hautes performances sont largement utilisés dans les environnements d'essai et de mesure, couvrant les communications cellulaires en passant par les communications par satellite, assurant une correspondance appropriée entre l'équipement et les câbles.Ces connecteurs sont conçus pour résister à une utilisation répétée.Ils incorporent un diélectrique à air et un support de conducteur central en plastique à faible perte.

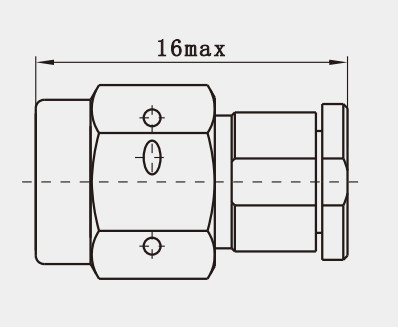

Dessin de contour (mm):

Spécification de50 ohms de cuivre plaqué en or 2.92 mm connecteur coaxial RF féminin de type K:

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Autres connecteurs RF 2,92 mm mâle femelle:

2.

3.

4.

Caractéristiques:

1Faible VSWR et perte d'insertion: En incorporant les avantages des lignes de transmission diélectriques à air, le connecteur de 2,92 mm présente un faible rapport d'onde stationnaire de tension (VSWR) et une perte d'insertion minimale.Il en résulte une perte d'énergie réduite lors de la transmission du signal, préservant l'intégrité du signal.

2Taille compacte: Comparé à d'autres types de connecteurs RF, tels que les connecteurs 3,5 mm/SMA, le connecteur 2,92 mm est plus petit et plus compact.Sa conception miniaturisée le rend idéal pour une utilisation dans des applications à espace restreint, comme les équipements de test portables et les circuits imprimés à haute densité.

3. Bonne compatibilité: la conception du connecteur de 2,92 mm prend en compte la compatibilité avec les connecteurs SMA et 3,5 mm. Bien qu'il existe certaines différences entre eux, les connecteurs SMA et 3,5 mm ne sont pas compatibles avec les connecteurs SMA.ils peuvent être interconnectés dans certaines circonstances, offrant aux ingénieurs une plus grande souplesse.

Applications:

1Équipement de test et de mesure: Pour les instruments tels que les analyseurs de réseau, les analyseurs de spectre et les générateurs de signaux, le 2.Le connecteur de 92 mm facilite les connexions entre les ports d'essai et les dispositifs soumis à l'essaiSa précision et sa stabilité améliorent la précision des résultats de mesure.

2• Dispositifs médicaux: Dans certains équipements médicaux avancés, tels que les appareils d'imagerie par résonance magnétique (IRM) et les appareils à ultrasons, le connecteur de 2,92 mm est utilisé pour relier des bobines RF, des capteurs,et appareils électroniquesSa performance supérieure garantit la stabilité et la fiabilité de ces dispositifs médicaux.

3Recherche scientifique: dans les expériences de recherche en physique, chimie et sciences des matériaux, le connecteur de 2,92 mm relie les appareils expérimentaux et les chambres.Sa grande précision et sa fiabilité aident les chercheurs à obtenir des données d'expérimentation précises..

4L'électronique de consommation: bien qu'elle ne soit pas directement commune dans l'électronique de consommation, la 2.Un connecteur de 92 mm ou des connecteurs similaires de haute performance peuvent être trouvés dans certains équipements audio haut de gamme et équipements de photographie professionnels pour assurer une transmission de signal de haute qualité.
