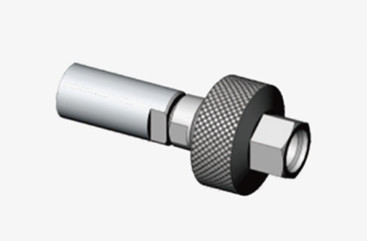

Connecteur RF mâle en acier inoxydable K2.92mm pour prise de câble MF540A

Connecteur RF mâle en acier inoxydable K2.92mm pour prise de câble MF540A

connecteurs de type K (2,92 mm,SMK)Ils adoptent une interface aérienne, ce qui les rend de petite taille, légers en poids et très fiables en connexion, etc.

CesConnecteurs à ondes millimétriques de type K (SMK, 2,92 mm)Les connecteurs à ondes métriques sont les connecteurs les plus populaires. La large plage de fréquences est jusqu'à 40 GHz. Ils peuvent être couplés avec des connecteurs SMA et 3,5 mm.

Ces connecteurs coaxiaux de haute précision de 50 Ohm de 2,92 mm (femelle) sont conçus pour des applications RF et micro-ondes à usage général.des communications cellulaires aux communications par satelliteConçus en acier inoxydable durable, ces connecteurs haute performance sont conçus pour résister à une utilisation répétée.Ils disposent d'un diélectrique à air et d'un support de conducteur central en plastique à faible perte.

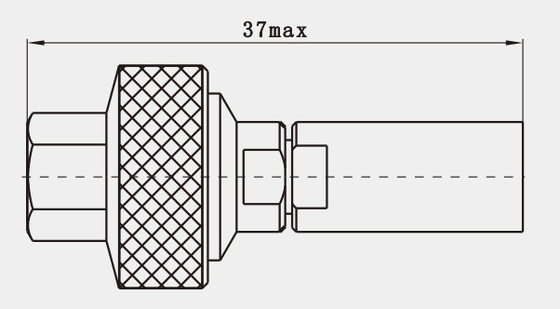

Le dessin de contour

Spécificationde 2,92 mm 50 Ohm en acier inoxydable connecteur RF coaxiale droit Femme

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques:

1. Facile d'assemblage: la technique d'assemblage du connecteur de type K est similaire à celle du connecteur SMA, avec un ensemble complet d'outils d'assemblage.Cela garantit non seulement la précision du connecteur, mais rend également le processus d'assemblage plus gérable.
2- Rentable: Comparé à d'autres connecteurs hautes performances comme l'APC-3.5, le connecteur de type K est plus économique, ce qui contribue à réduire les coûts.
3Caractéristiques structurelles: le diamètre extérieur du conducteur interne du connecteur de type K est de 2,92 mm, avec une impédance caractéristique de 50Ω et un mécanisme de connexion de fils 1/4-36UNS-2 pouces.Ces caractéristiques structurelles contribuent à son excellent connectivité électrique.

Je vous en prie.Application:

1- Instrumentation et test: les connecteurs de type K font partie intégrante des connexions et transmissions de signaux de précision dans les équipements de test et de mesure.et autres dispositifs d'essai de haute précision dont la performance des connecteurs a une incidence directe sur les résultats des essais.
2Équipement médical: Pour les appareils d'imagerie médicale tels que les appareils d'IRM, les connecteurs de type K transmettent des signaux à haute fréquence nécessaires à une qualité d'image claire et à des diagnostics précis.Leur faible perte est essentielle pour préserver l'intégrité du signal..
3- Recherche scientifique: les connecteurs de type K facilitent des expériences précises et la collecte de données dans les laboratoires de recherche scientifique en connectant divers appareils et instruments de test à haute fréquence.

Autres connecteurs RF 2,92 mm mâle femelle:

2.

3.

4.

Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateurs RF,si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
