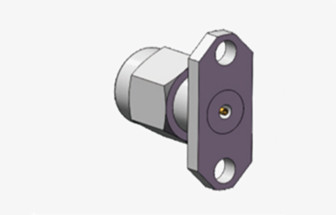

Connecteur coaxial RF à flange à 2 trous en acier inoxydable de la série K mâle de 2,92 mm

                     Connecteur coaxial RF à flange à 2 trous en acier inoxydable de la série K mâle de 2,92 mm

Le connecteur de type K, également connu sous le nom de type 2.92, est une série de connecteurs à ondes millimétriques largement utilisée qui prend en charge des fréquences allant jusqu'à 40 GHz.Produits de la série 5 et disposent d'une interface aérienneCe connecteur se caractérise par sa taille compacte, sa conception légère, ses performances à haute fréquence et ses capacités de connexion fiables.

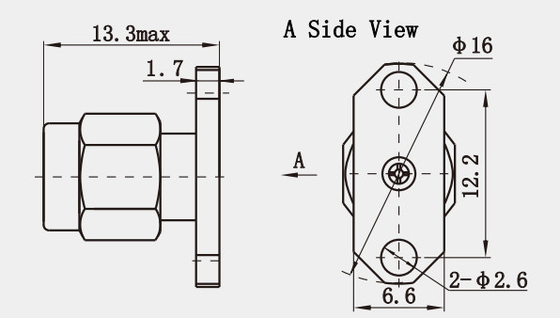

Tracé du connecteur coaxial RF à 2 trous en acier inoxydable de la série K mâle de 2,92 mm

Les spécifications:

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Autres connecteurs RF mâle femelle de 2,92 mm

2.

3.

4.

Caractéristiques:

1. Plage de fréquences élevées: le connecteur de type K 2.92 peut fonctionner à des fréquences allant jusqu'à 46 GHz, couvrant toute la bande de fréquences de 8 mm, ce qui le rend largement utilisé dans les appareils et systèmes à ondes millimétriques.
2Compatibilité mécanique: le connecteur de type K 2.92 est mécaniquement compatible avec les connecteurs de série SMA et 3.5 mm,permettant une utilisation interchangeable avec d'autres types de connecteurs tout en maintenant de bonnes performances de transmission et une précision d'essai.
3Caractéristiques structurelles: le diamètre extérieur du conducteur extérieur du connecteur de type K 2.92 est de 2.92 mm et le diamètre intérieur du conducteur est de 1.27 mm, avec une impédance caractéristique de 50Ω.Sa taille compacte, la conception légère et la facilité d'installation le rendent pratique à utiliser.

Applications:

1Le connecteur de type K 2.92 joue également un rôle important dans les équipements aérospatiaux tels que les communications par satellite et les systèmes de navigation.Sa gamme de fréquences élevées et ses excellentes performances électriques lui permettent de s'adapter à des environnements aérospatiaux complexes, assurant une transmission stable du signal.
2Instruments d'essai: Le connecteur de type K 2.92 est un composant indispensable dans divers instruments d'essai de haute précision, tels que les analyseurs de réseau et les analyseurs de spectre.Il fournit des connexions précises et une transmission de signal, assurant l'exactitude et la fiabilité des résultats des essais.
