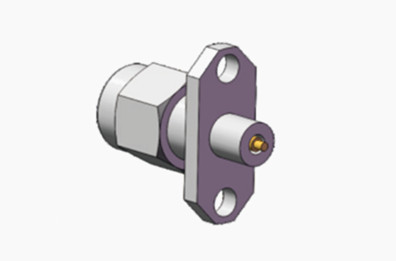

K2.92 Flange à deux trous en acier inoxydable mâle avec connecteur de contact à microstrip

                 2.92mm Connecteurs à micro-ondes pour hommes recommandés Connecteur en laiton RF


Connecteurs à ondes millimétriques de type K (SMK, 2,92 mm)Les connecteurs à ondes métriques sont les connecteurs les plus populaires. La large plage de fréquences est jusqu'à 40 GHz. Ils peuvent être couplés avec des connecteurs SMA et 3,5 mm.

Ces connecteurs de type K (2.92mm,SMK)Ils adoptent une interface aérienne, ce qui les rend de petite taille, légers en poids et très fiables en connexion, etc.

Les connecteurs coaxiaux 50 Ohm de haute précision avec une interface de 2,92 mm (Femme) sont conçus pour des applications RF et micro-ondes polyvalentes.Ces connecteurs supérieurs trouvent une large utilisation dans divers environnements de test et de mesure, de la téléphonie cellulaire aux communications par satellite, assurant une correspondance optimale des équipements et une interconnexion des câbles.Ces connecteurs sont conçus pour résister à une utilisation fréquenteIls incorporent un diélectrique à air et un support de conducteur central en plastique à faible perte pour améliorer les performances.

Les spécifications:

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

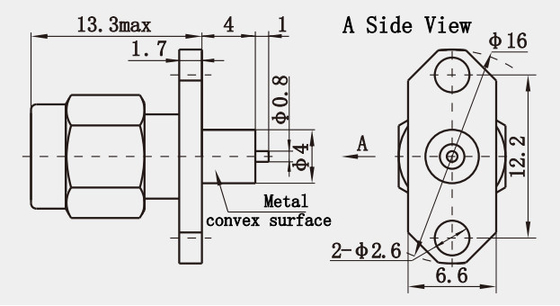

Dessin de contour de la bride à deux trous en acier inoxydable mâle K2.92 avec connecteur de contact à microstrip(mm):


Caractéristiques:

1Diamètre du conducteur extérieur: Les connecteurs coaxials RF de la série K2.92 ont un diamètre du conducteur extérieur de 2,92 mm, ce qui les rend plus compacts par rapport à de nombreux autres types de connecteurs.
Fréquence de fonctionnement: ces connecteurs fonctionnent sur une plage de fréquences allant de DC à 40 GHz.
Performance électrique:

2Ratio d'onde stationnaire de tension (VSWR): dans la plage de fréquences DC à 40 GHz, le VSWR maximal de la série K2.92 est de 1.15, indiquant une excellente performance électrique.
Résistance au contact: la résistance au contact du conducteur intérieur est inférieure à 3,0 mΩ et celle du conducteur extérieur est inférieure à 2,0 mΩ, assurant une transmission de signal stable et fiable.

Applications:

1Communications sans fil: Ces connecteurs sont largement utilisés dans les systèmes de communication sans fil, y compris les réseaux cellulaires, les communications par satellite et les équipements Wi-Fi.Ils fournissent des connexions fiables pour les signaux haute fréquence dans ces systèmes critiques.

2Équipement de test et de mesure: Ces connecteurs sont essentiels dans les instruments de test et de mesure tels que les analyseurs de réseau, les analyseurs de spectre et les générateurs de signaux.Ils offrent une connectivité précise pour des mesures précises et des tests de circuits et de systèmes RF.

3- diffusion et streaming: dans les systèmes de diffusion et de streaming, K2.92 connecteurs permettent la transmission de signaux audio et vidéo de haute qualité requise pour les émissions en direct et la diffusion de contenu.
