K2.92mm Femme en acier inoxydable 2 trous Flange RF connecteur coaxial avec micro-bande
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Isolateur: | PTFE | Le sexe: | Femme |
|---|---|---|---|
| Nom du produit: | 2.92mm, type K, SMK | Fonctionnalités clé: | 2 trous brident des connecteurs de panneau |
| Nom de l'article: | Connecteurs à ondes millimétriques | Le placement: | Passivé |
| Application du projet: | Ordinateur/LAN | Matériel: | Acier inoxydable |
| Mettre en évidence: | Connecteur coaxial RF à bride à 2 trous,Connecteur coaxial RF en acier inoxydable,Connecteur coaxial RF à micro-bande |
||

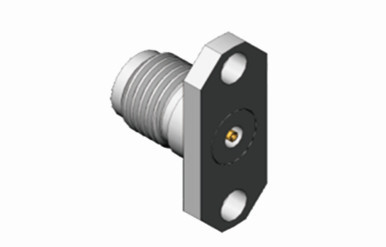

K2.92mm Femme en acier inoxydable 2 trous Flange RF connecteur coaxial avec micro-bande
Le connecteur de type K, également connu sous le nom de connecteur de type 2.92, est une série de connecteurs à ondes millimétriques largement utilisée avec une plage de fréquences allant jusqu'à 40 GHz.Produits de la série 5 et disposent d'une interface aérienneCette série offre des avantages tels que la taille compacte, la conception légère, le fonctionnement à haute fréquence et une connectivité fiable.

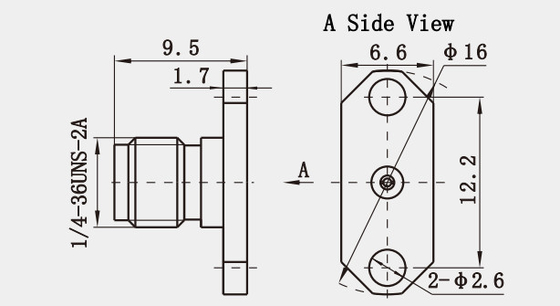

Tracé du connecteur coaxial RF en acier inoxydable féminin à 2 trous K2.92mm avec micro-bande: ((mm)
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Impédance | 50 Ω |
| Plage de fréquences | DC - 40 GHz |
| Rating de la tension | 250 VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 750 VRMS (niveau maximum de la mer) |
| Ratio des ondes de tension en veille Résultats de la recherche |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 3,0 mΩ |
| Conducteur extérieur ≤ 2,0 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Pour les femmes: BeCu, plaqué or | |
| Un contact résilient | BeCu, plaqué au nickel |
| Corps / coque / boîtier | Lumière, plaquée d'or Acier inoxydable, passivé |
| Isolateur | PEI |
| Pour les véhicules à moteur électrique | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
Autres connecteurs RF mâle femelle de 2,92 mm
|
Numéro de la partie
|
Définition
|
|
Le nombre d'étoiles
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le nombre de points de contrôle est le suivant:
|
Connecteur coaxial RF féminin de type K en acier inoxydable de 2,92 mm
|
|
Le nombre de points de contrôle est le suivant:
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le numéro de série est le suivant: |
Connecteur coaxial RF mâle de type K en acier inoxydable de 2,92 mm
|
1.
2.
3.
4.
Caractéristiques:
- Durabilité et fiabilité: Fabriqué en acier inoxydable de haute qualité, ce connecteur présente une excellente résistance mécanique et une résistance à la corrosion.Ces propriétés assurent une durabilité à long terme et des performances fiables même dans des conditions environnementales difficiles, ce qui est crucial pour les deux applications d'infrastructures de communication extérieures.
- Faible perte d'insertion et perte de retour: La conception du connecteur de 2,92 mm minimise la perte de signal pendant la transmission, assurant un transfert de signal efficace avec une atténuation minimale.Une faible perte de retour (perte de réflexion) améliore encore l'efficacité du connecteur en réduisant les réflexions du signal, maintenant ainsi l'intégrité du signal sur de plus longues distances.
- Compatibilité et interchangeabilité: Le connecteur de 2,92 mm est conçu pour être compatible avec d'autres connecteurs standard de l'industrie tels que les connecteurs SMA et de la série 3.5, permettant une intégration transparente dans les systèmes existants.Cette interchangeabilité simplifie les mises à niveau et la maintenance du système tout en offrant une flexibilité dans les choix de conception.
Applications:
1Systèmes de communication:
Transmission par micro-ondes: Utilisé pour transmettre des signaux à haute fréquence dans les systèmes de communication par micro-ondes.
Stations de base: intégrées dans les réseaux d'antennes pour les stations de base cellulaires où les signaux à haute fréquence sont essentiels.
Communication par satellite: essentielle pour la connexion des composants des émetteurs-récepteurs et des systèmes d'alimentation par satellite.
2L' aérospatiale:
Systèmes avioniques: essentiels pour les systèmes de communication et de navigation des aéronefs.
Exploration spatiale: employé dans les systèmes de communication et de transmission de données des engins spatiaux.
3Automatisation industrielle:
Réseaux de capteurs: importants pour les réseaux de capteurs industriels nécessitant des connexions de haute fiabilité.
Systèmes de contrôle: utilisés dans les systèmes de contrôle pour l'automatisation de la fabrication.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateurs RF,si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
