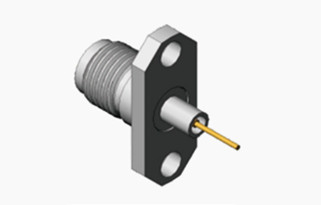

Connecteur coaxial RF en acier inoxydable à bride à 2 trous, de série K, féminin, à longue bande

   Connecteur coaxial RF en acier inoxydable à bride à 2 trous, de série K, féminin, à longue bande

connecteurs de type K (2,92 mm,SMK)Ils adoptent une interface aérienne, ce qui les rend de petite taille, légers en poids et très fiables en connexion, etc.

CesConnecteurs à ondes millimétriques de type K (SMK, 2,92 mm)Les connecteurs à ondes métriques sont les connecteurs les plus populaires. La large plage de fréquences est jusqu'à 40 GHz. Ils peuvent être couplés avec des connecteurs SMA et 3,5 mm.

Les connecteurs coaxiaux de 50 ohms avec une interface femelle de 2,92 mm sont conçus pour des applications polyvalentes dans les domaines RF et micro-ondes.Ces connecteurs trouvent une grande utilité dans de nombreux environnements de test et de mesureIls sont fabriqués à partir d'acier inoxydable robuste et offrent une durabilité contre l'utilisation répétitive.Leur conception intègre un diélectrique à air complété par un support de conducteur central en plastique à faible perte, améliorant les performances tout en minimisant l'atténuation du signal.

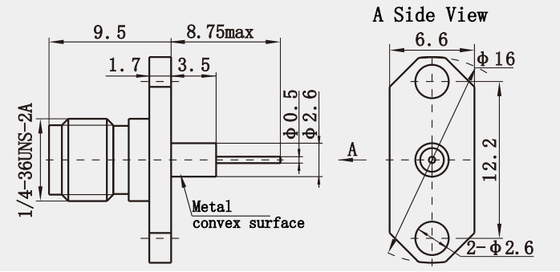

Le dessin de contour:

SpécificationJe suis désolé.

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques:

1. Performance électrique:
   • Il a de bonnes propriétés électriques, notamment un faible VSWR (Voltage Standing Wave Ratio), une faible perte d'insertion et une faible fuite.Ces propriétés assurent une perte de signal et des interférences minimales pendant la transmission.
2. Matériaux et fabrication:
   • Le boîtier est généralement en acier inoxydable et passivé pour une résistance accrue à la corrosion.
   • Le matériau de contact est le cuivre de béryllium (BECU), plaqué d'or pour une meilleure conductivité et une résistance à l'oxydation.
   • Les matériaux doivent être utilisés pour la capture des contacts centraux afin d'assurer une connexion stable et fiable.
3. Adaptabilité à l'environnement:
   • Capable de fonctionner dans des températures extrêmes allant de -55°C à +125°C. Cela le rend adapté à une variété d'environnements difficiles et de scénarios d'application.

Application du projetJe suis désolé.

1. Système de communication: dans les systèmes de communication à grande vitesse tels que les stations de base de communication sans fil, les équipements de communication par satellite, etc., K2.92 connecteurs sont capables de transmettre des signaux à haute fréquence pour assurer la stabilité et la fiabilité de la communication.
2. Équipement d'essai et de mesure: Dans les analyseurs de réseau, les analyseurs de spectre, les compteurs de puissance et autres équipements de test et de mesure, K2.92 connecteurs sont capables de fournir une mesure et une analyse précises du signal en raison de leur bande passante à haute fréquence et de leurs caractéristiques de faible perte d'insertion.
3. Systèmes d'antennes: Qu'il s'agisse d'une antenne de réception par satellite, d'une antenne radar ou d'une antenne à micro-ondes, les connecteurs K2.92 assurent des connexions fiables à haute fréquence.

Autres connecteurs RF 2,92 mm mâle femelle:

2.

3.

4.

Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateurs RF,si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
