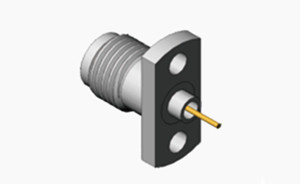

Connecteur coaxial RF en acier inoxydable à bride à 2 trous de série K2.92 féminin avec isolant en PTFE et revêtement passivé

                              Connecteur coaxial RF en acier inoxydable à bride à 2 trous de série K2.92

Connecteurs à ondes millimétriques de type K (SMK, 2,92 mm)Les connecteurs à ondes métriques sont les connecteurs les plus populaires. La large plage de fréquences est jusqu'à 40 GHz. Ils peuvent être couplés avec des connecteurs SMA et 3,5 mm.

Ces connecteurs de type K (2.92mm,SMK)Ils adoptent une interface aérienne, ce qui les rend de petite taille, légers en poids et très fiables en connexion, etc.

Ces connecteurs coaxiaux de haute précision de 50 Ohms avec une interface femelle de 2,92 mm sont conçus pour des applications polyvalentes dans les fréquences RF et micro-ondes.Ils excellent dans de nombreux environnements de test et de mesure, allant des communications cellulaires aux communications par satellite, assurant un équipement optimal et une connectivité par câble.Ces connecteurs sont conçus pour résister à des connexions répétées.Ils intègrent une conception diélectrique à air et utilisent un support de conducteur central en plastique à faible perte, améliorant ainsi leurs performances et leur durabilité.

Les spécifications:

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

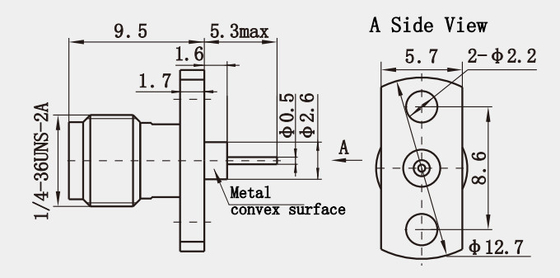

Tracé du connecteur coaxial RF en acier inoxydable à bride à 2 trous de la série K2.92(mm):

Caractéristiques:

1. Compatibilité:
   • Intermédiabilité: il est interchangeable avec des connecteurs SMA et 3,5 mm, ce qui augmente sa flexibilité et sa commodité dans les applications pratiques.lorsque le connecteur correspondant est temporairement indisponible, des accessoires tels que des adaptateurs peuvent être utilisés pour interconnecter différentes séries de connecteurs.
2. Autres caractéristiques:
   • Moyen d'air: l'adoption de l'air comme moyen de transmission tire parti des avantages des lignes de transport aérien, ce qui entraîne un faible VSWR et une faible perte d'insertion.
   • Anneaux de mise à la terre en métal soulevés: le contact métal-métal à 360° peut être réalisé, ce qui améliore les performances de mise à la terre et la stabilité du connecteur.
   • Adaptabilité à la température: il peut fonctionner normalement à une température ambiante de -55°C à +125°C, s'adaptant à divers environnements de travail difficiles.

Applications:

1. Équipement d'essai et de mesure:
   • Analyseur de réseau: l'analyseur de réseau est utilisé pour mesurer les caractéristiques de fréquence d'amplitude des composants RF et des systèmes, les caractéristiques de fréquence de phase et d'autres paramètres des instruments importants.Un connecteur de 92 mm peut être utilisé pour connecter le port d'essai de l'analyseur réseau et le dispositif soumis à l'essai., ses caractéristiques de haute fréquence et ses bonnes performances de correspondance pour assurer l'exactitude et la fiabilité des résultats des essais.d'une puissance de sortie inférieure ou égale à 300 W, le connecteur K2,92 mm peut fournir une connexion stable pour assurer la transmission du signal d'essai sans interférence.
   • Analyseurs de spectre: Les analyseurs de spectre sont utilisés pour analyser les composants de fréquence et la distribution de puissance des signaux.Un connecteur de 92 mm peut introduire le signal à tester dans l'analyseur de spectre pour aider les ingénieurs à analyser et à diagnostiquer les problèmes du signalPar exemple, lors du débogage et de l'entretien des équipements de communication sans fil, la combinaison d'un analyseur de spectre et d'un K2.Un connecteur de 92 mm peut être utilisé pour détecter si le spectre des signaux émis par l'équipement est conforme à la norme, et s'il existe des problèmes tels que des signaux d'interférence.
   • Compteur de puissance: le compteur de puissance est utilisé pour mesurer le niveau de puissance des signaux RF. le connecteur K2.92 mm peut être utilisé pour connecter le compteur de puissance et la source de signal mesurée,et ses caractéristiques de faible perte d'insertion peuvent assurer l'exactitude des résultats de mesureDans les essais d'amplificateurs de puissance RF, d'émetteurs et d'autres équipements, l'utilisation de connecteurs K2.92 mm permet de mesurer avec précision la puissance de sortie et d'évaluer les performances de l'équipement.
