K2.92 Connecteur coaxial RF en acier inoxydable à bride femelle avec microstrip pour la communication

                  K2.92 Connecteur coaxial RF en acier inoxydable à bride femelle avec microstrip pour la communication

Connecteurs à ondes millimétriques de type K (SMK, 2,92 mm)Les connecteurs à ondes métriques sont les connecteurs les plus populaires. La large plage de fréquences est jusqu'à 40 GHz. Ils peuvent être couplés avec des connecteurs SMA et 3,5 mm.

Ces connecteurs de type K (2.92mm,SMK)Ils adoptent une interface aérienne, ce qui les rend de petite taille, légers en poids et très fiables en connexion, etc.

Les connecteurs coaxiaux 50 Ohm de haute précision avec une interface femelle de 2,92 mm sont conçus pour une utilisation générale dans les applications RF et micro-ondes.Ces connecteurs hautes performances sont utilisés dans un large éventail de scénarios d'essai et de mesure, des communications cellulaires aux communications par satellite, assurant une bonne correspondance des équipements et des interconnexions de câbles.Ces connecteurs sont conçus pour résister à une utilisation répétéeIls incorporent une conception diélectrique à air avec un support de conducteur central en plastique à faible perte.

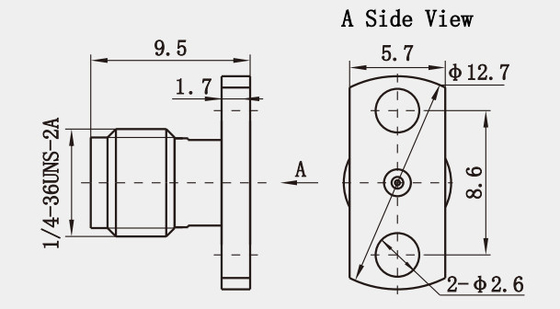

Dessin de contour du connecteur coaxial RF en acier inoxydable à bride femelle K2.92 avec microstrip pour la communication(mm):

Spécification deK2.92 Connecteur coaxial RF en acier inoxydable à bride femelle avec microstrip pour la communication(mm):

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques:

1. Performance électrique:
   • Impédance caractéristique: 50Ω, qui est une impédance standard commune pour les connecteurs coaxiaux RF, et peut assurer la stabilité et l'appariement des signaux dans le processus de transmission.
   • Compatibilité:
     • Intermédiabilité: il est interchangeable avec des connecteurs SMA et 3,5 mm, ce qui augmente sa flexibilité et sa commodité dans les applications pratiques.lorsque le connecteur correspondant est temporairement indisponible, des accessoires tels que des adaptateurs peuvent être utilisés pour interconnecter différentes séries de connecteurs.
   • Autres caractéristiques:
     • Moyen d'air: l'adoption de l'air comme moyen de transmission tire parti des avantages des lignes de transport aérien, ce qui entraîne un faible VSWR et une faible perte d'insertion.
     • Anneaux de mise à la terre en métal soulevés: le contact métal-métal à 360° peut être réalisé, ce qui améliore les performances de mise à la terre et la stabilité du connecteur.
     • Adaptabilité à la température: il peut fonctionner normalement à une température ambiante de -55°C à +125°C, s'adaptant à divers environnements de travail difficiles.

Applications:

1. Système d'antenne:
   • Antennes de réception par satellite: l'antenne de réception par satellite doit recevoir des signaux faibles de l'espace, les exigences du connecteur sont plus élevées. le connecteur k2,92 mm a de bonnes performances électriques et une bonne stabilité mécanique,peut assurer la connexion fiable de l'antenne de réception par satellite et de l'équipement de back-end, réduire la perte de transmission du signal, améliorer la qualité du signal reçu.
   • Antenne radar: L'antenne du système radar doit transmettre des signaux à haute fréquence et à haute puissance, et le connecteur K2.92mm peut répondre aux exigences élevées de l'antenne radar au connecteur.Il peut être utilisé pour la connexion entre l'antenne radar et l'équipement de traitement du signal pour assurer la transmission stable des signaux radar, et a une bonne durabilité et une capacité anti-interférence dans des environnements complexes.
   • Antennes à micro-ondes: Dans le domaine de la communication par micro-ondes et de la télédétection par micro-ondes, l'antenne à micro-ondes est l'un des équipements clés.équipements de connexion d'antennes et de terminaux RF, et ses caractéristiques de haute fréquence et ses performances à faible perte peuvent satisfaire la demande de transmission de signal micro-ondes et assurer les performances du système d'antenne.
