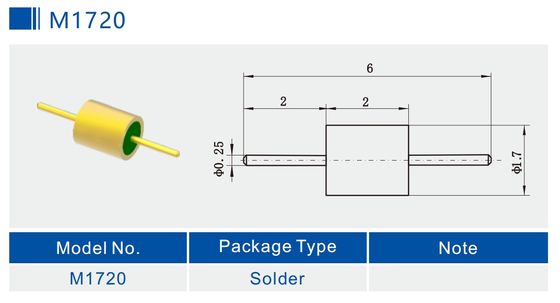

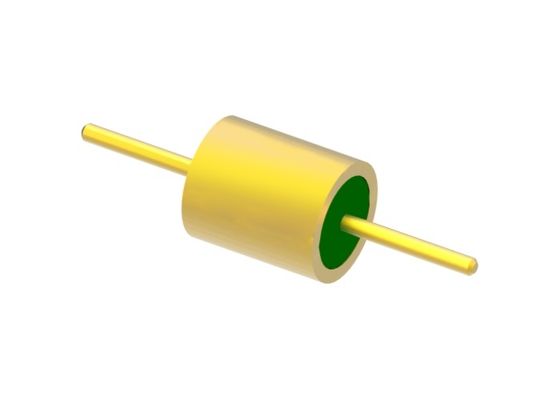

1 broche hermétique 50 Ohm connecteurs de vitre à joints métalliques RF pour les emballages personnalisés M1720
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Broche unique |
|---|---|---|---|
| Épingle: | Kovar 4J29 | Matériau du verre: | 7052 7070, DM308 |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| emballer: | Sceaux de verre à métal | Impédance: | RF 50 ohm |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | 1 épingle de rétroaction RF hermétique,Connecteur à scellage verre-métal de 50 Ohm,Répercussion RF pour les emballages personnalisés |
||
Étanchéité Hermétique à Broche Unique 50 Ohm Scellage Verre à Métal pour Boîtiers Personnalisés
Spécification de JM5065:
| Nom du produit | Scellages Hermétiques Verre à Métal |
| Impédance | RF 50 Ohm |
| Type | 1 broche |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7052 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | DC-18GHz |
| VSWR | 1.35 |
| Tension de tenue | ≥500V |
|
Étanchéité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Connecteurs Hermétiques RF/DC Verre à Métal /En-têtes Multipins /Connecteur est également appelé Isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre modules et modules, modules et composants nécessitant une étanchéité au gaz. Ils sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : Bonding par fil d'or, soudage et méthode d'accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA et à ondes millimétriques.
Avantages :
-Plaquage or 1.27um
-Strict contrôle des tolérances
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| RF Monopin JM Série 50Ω | Choix de soudage, d'accouplement et de bonding |
| RF Monopin JM Série Standard 50Ω | Choix de soudage, d'accouplement et de bonding |
| RF Monopin JM Série Non Standard 50Ω | Choix de soudage, d'accouplement et de bonding |
| DC Monopin JK Série | Choix de soudage et de bonding |
| DC Monopin JK Série Standard | Choix de soudage et de bonding |
| DC Monopin JK Série Non Standard | Choix de soudage et de bonding en tête d'aiguille |
|
Connecteur Multipins Série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
NOTE :
Nous avons plus de 100 000 types de Connecteurs Hermétiques Verre à Métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
