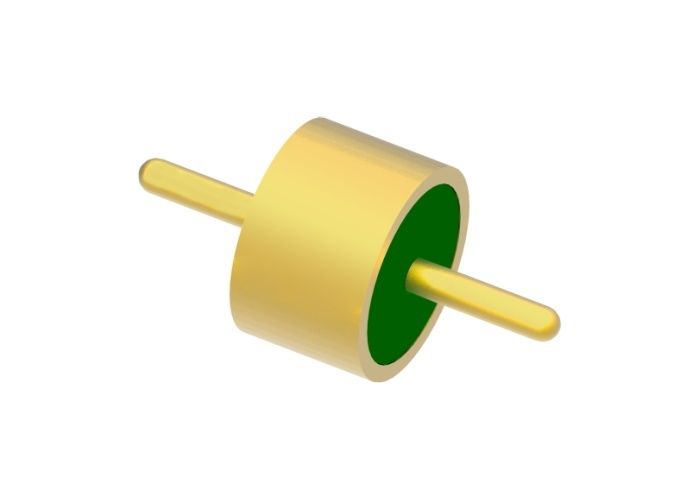

50 Ohm RF en tête à broche unique en verre hermétique à joints métalliques M2516-71
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Certificat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Matériel: | Kovar 4J29 | Épingle: | Broche unique |
| Verre: | 7052 7070, DM308 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| emballer: | Sceaux de verre à métal | Forme: | Verre de frittage au sceau en métal kovar |
| Nom de marque: | ELT(Elite) | Taille: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Connecteur RF à broche unique 50 Ohm,Fermeture hermétique du verre au métal,M2516-71 Connecteur d'étanchéité |
||
Joint d'étanchéité hermétique verre-métal RF 50 Ohm à broche unique avec surface de connexion par fil d'or
Spécification de M2516-71:
| Nom du produit | Joints d'étanchéité hermétiques verre-métal |
| Impédance | RF 50 Ohm |
| Type | 1 broche |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7052 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | DC-18GHz |
| VSWR | 1.35 |
| Tension de tenue | ≥500V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : Connexion par fil d'or, méthode de soudage et d'accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec les produits SMA et à ondes millimétriques.
Avantages :
-Plaqué or 1.27um
-Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et services à haut rapport coût-efficacité
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés

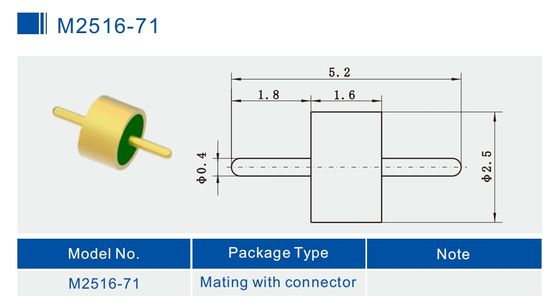

Image détaillée (mm) de M2516-71
Catalogue-Joints d'étanchéité hermétiques verre-métal.pdf
Joints d'étanchéité hermétiques verre-métal RF/DC /Connecteurs multipins /Connecteur est également appelé isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ils constituent l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la connexion par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Liste des produits :
| Série JM RF à broche unique 50Ω | Choix de soudage, d'accouplement et de connexion |
| Série standard JM RF à broche unique 50Ω | Choix de soudage, d'accouplement et de connexion |
| Série non standard JM RF à broche unique 50Ω | Choix de soudage, d'accouplement et de connexion |
| Série JK DC à broche unique | Choix de soudage et de connexion |
| Série standard JK DC à broche unique | Choix de soudage et de connexion |
| Série non standard JK DC à broche unique | Choix de soudage et de connexion par tête d'épingle |
|
Série JMC à connecteur multipin
|
1 à 9 broches avec 1 à 3 rangées au choix |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
