Connecteurs de traversée RF à joint verre-métal à rayon complet pour boîtiers hermétiques M2816
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Verre en métal sceaux hermétiques | Épingle: | célibataire |
|---|---|---|---|
| Options de pointe d'épingle: | Rayon complet | Certificat: | ROHS ISO-9001-2015 |
| Placage: | Plaqué or | Feedthrus DC: | Kovar 4J29 |
| Verre: | 7052, 7070 | Hermécité: | 1 x 10-9 CCHE / SEC @ 1 atm |
| Mettre en évidence: | Connecteurs verre-métal pleine rayon,Traversées RF pour emballages hermétiques,M2816 Connecteurs de joints métalliques en verre |
||
Connecteurs à joint verre-métal à rayon complet, traversées RF pour boîtiers hermétiques
Joint verre-métal à rayon complet est également appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en
 |
|
alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le soudage par fil d'or, le brasage et l'accouplement, etc.Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.Spécification:
Nom du produit
| Joint verre-métal à rayon complet | Impédance |
| RF | Type |
| Simple | Options de pointe de broche |
| Rayon complet | Plaque |
| Plaqué or | Traversées DC |
| Kovar 4J29 | Matériau du verre |
|
Couleur du verre
7052 ou 7070
|
Vert ou Blanc
VSWR
|
| NA | Herméticité |
|
Taux de fuite < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Résistance d'isolement |
| ≥2000MΩ pour broche unique, ≥1000MΩ pour multipin, | Température de fonctionnement |
| -65℃~+260℃ | Caractéristiques: |
-Hermétique
-Qualité stable et haute fiabilité
-Petite taille
-Léger
-Choix de méthodes de soudage par fil d'or, de brasage et d'accouplement
Application:
Large gamme d'utilisation des boîtiers électroniques, satellites, radars et autres dans les domaines aérospatial, avionique, automobile et autres. Il peut être utilisé avec des produits SMA, ondes millimétriques.
Avantages:
-Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Plaquage or 1.27um
-Grandes quantités en stock pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services à haute rentabilité

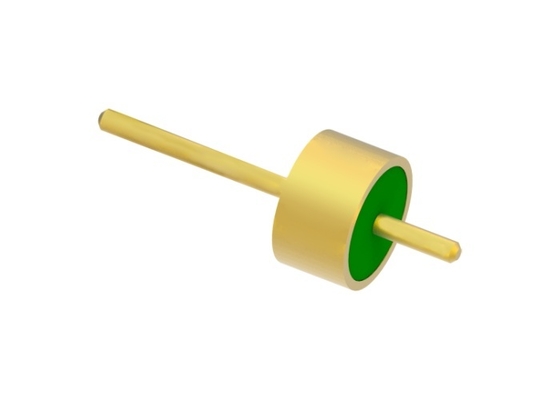

Image détaillée
-Plaquage or 1.27um
-Grandes quantités en stock pour les tailles standard
-Livraison rapide pour les produits personnalisés
-Produits et services à haute rentabilité

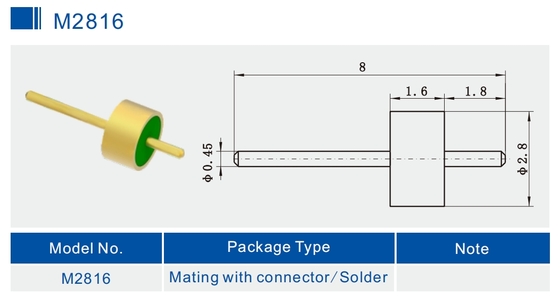

Image détaillée
Unité: mm
Liste des produits:
Catalog-Glass-to-Metal Hermetic Seals.pdfM2816
| Choix de brasage, accouplement et soudage | Traversée DC broche unique série JK |
| Choix de brasage, accouplement et soudage | Traversée DC broche unique série JK |
| Choix de brasage, accouplement et soudage | Traversée DC broche unique série JK |
| Choix de brasage et soudage | Traversée DC broche unique série JK non standard |
| Choix de brasage et soudage | Traversée DC broche unique série JK non standard |
| Choix de brasage et soudage par tête d'ongle | Embase multipin série JMC |
|
1-9 broches avec choix de 1-3 rangées
|
Dimensions personnalisées |
| Bienvenue |
NOTE: |
Nous avons plus de 100 000 types de
Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
