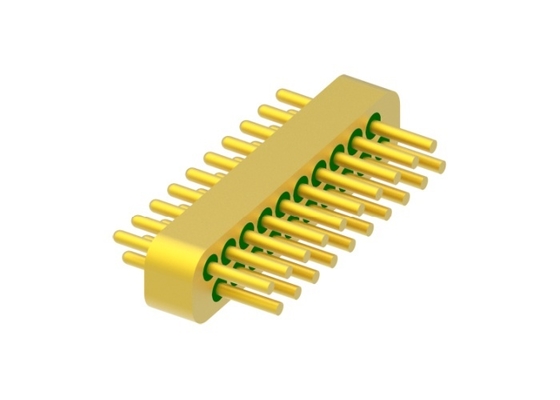

Connecteurs électriques hermétiques à 20 broches et 2 rangées, de petite taille, avec liaison filaire en or MC-827T1-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 20-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 |
20 Broches 2 rangées Connecteurs multipoints hermétiques avec surface de liaison fil d'or
Traversées RF/CC hermétiques verre-métal /Connecteurs multipoints /Connecteur est aussi appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre les modules et les modules, les modules et les composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que la liaison fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification:
| Nom du produit | Verre au métal Connecteurs multipoints |
| Impédance | autre |
| Type | 20 broches |
| Rangées | 2 rangées |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
7050 ou 7070 ou DM308
Vert ou Blanc
|
| Plage de fréquences | NA |
| ROS | NA |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour une seule broche, ≥1000MΩ pour plusieurs broches, |
| Température de fonctionnement | -65℃~+260℃ |

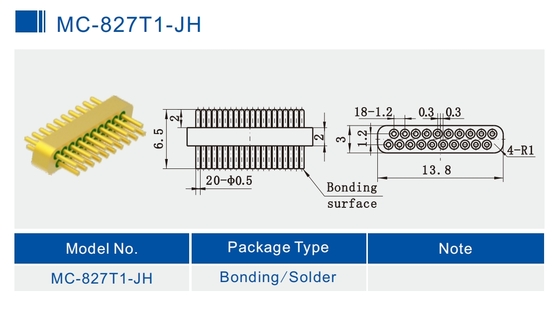

Image détaillée
Unité:mm
Liste de produits:
| Série JM RF simple broche 50Ω | Choix de soudure, d'accouplement et de liaison |
| Série standard JM RF simple broche 50Ω | Choix de soudure, d'accouplement et de liaison |
| Série non standard JM RF simple broche 50Ω | Choix de soudure, d'accouplement et de liaison |
| Série JK CC simple broche | Choix de soudure et de liaison |
| Série standard JK CC simple broche | Choix de soudure et de liaison |
| Série non standard JK CC simple broche | Choix de soudure et de liaison à tête de clou |
|
Série JMC de connecteurs multipoints
|
Choix de 1 à 9 broches avec 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
Catalogue-Glass-to-Metal Hermetic Seals.pdf
Caractéristiques:
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne: liaison fil d'or, soudure et méthode d'accouplement au choix
Application:
Large gamme d'applications des boîtiers électroniques, des contre-mesures électroniques, des satellites, des missiles, des radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec SMA, les produits à ondes millimétriques.
Avantages:
- Qualité militaire avec placage or 1,27 um
- Contrôle strict de la tolérance
- Conception standard et personnalisée au choix.
- Produits et services rentables
- Stocks importants pour les tailles standard
- Livraison rapide pour les produits personnalisés
REMARQUE:
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
