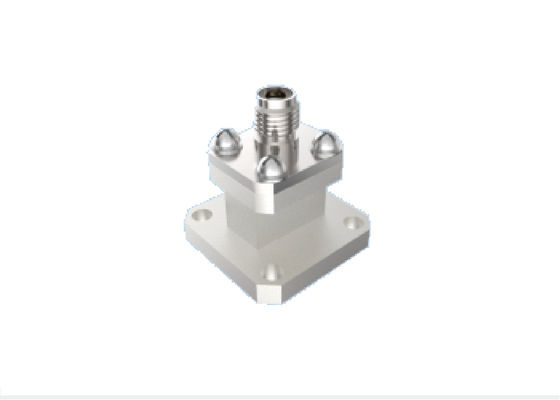

Adaptateur de guide d'ondes WR 42 vers type K de 2,92 mm, connecteurs RF pour lancement final de 18 GHz à 26,5 GHz, pour l'aérospatiale, utilisant la bande K
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Composants de guidage d'ondes dans l'aérospatiale | Modèle: | Le code de l'organisme de surveillance est le code de l'organisme de surveillance. |
|---|---|---|---|
| Gamme de fréquences: | 18 GHz ~ 26,5 GHz | Impédance: | 50Ω |
| DWV: | 500V | Résistance d'isolation: | ≥5000MΩ |
| VSWR: | ≤1,25 | Perte d'insertion: | ≤ 0,25 dB |
| Température: | -55°C à 125°C | ||
| Mettre en évidence: | Adaptateur de guidage d'onde WR 42 de 18 GHz à 26,5 GHz,2connecteur RF de type K de 92 mm |
||
Adaptateur Guide d'ondes WR 42 vers Type K 2.92mm Bande Ku/K 15GHz~22GHz Composants de guide d'ondes aérospatiaux à lancement terminal avec faible perte d'insertion
Elite Electronics produit des composants de guide d'ondes aérospatiaux, disponibles en deux types structurels : à lancement terminalet à angle droit. La gamme de fréquences s'étend de 5,3 GHz à 145 GHz. Les ports de guide d'ondes rectangulaires comprennent : BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
L'interface coaxiale couvre les SMA, 2,92 mm, 2,4 mm et 1,85 mm, 1,0 mm, 0,8 mm série. Chaque port de guide d'ondes prend en charge la bande passante complète du guide d'ondes. Dotés d'une structure fiable, de dimensions extérieures compactes, d'excellentes performances électriques avec une bonne cohérence et d'un poids léger (≤20 g), ces produits sont largement utilisés dans divers types d'engins spatiaux.
Caractéristiques de conception des composants de guide d'ondes aérospatiaux
- Conception compacte
- Fonctionnement en bande de fréquence jusqu'à 145 GHz
- Construction robuste pour la fiabilité
- Disponible en plusieurs configurations : lancement terminal, options à angle droit
- VSWR faible et faible perte d'insertion
Adaptateur Guide d'ondes WR 42 / BJ220 50Ω 18GHz~26.5GHz vers 2.92mm Bande K Connecteurs RF aérospatiaux à lancement terminal avec VSWR faible
Modèle : BTZH-H1H-3
Remarque : Veuillez contacter librement le service commercial pour plus de détails sur les modèles.
Remarque : Veuillez consulter notre catalogue pour d'autres modèles similaires en fonction de votre application.
Applications des composants de guide d'ondes aérospatiaux
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et d'aviation
- Équipements de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque composant de guide d'ondes aérospatial à lancement terminal est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Informations connexes sur le port de guide d'ondes : (pour référence uniquement)
| BJ | WR | Fréquence (GHz) | Largeur intérieure | Hauteur intérieure | Bande de fréquence commune |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38~8.17 | 34.85 | 15.80 | Bande C/X |
| BJ84 | WR112 | 6.57~9.99 | 28.50 | 12.62 | Bande X |
| BJ100 | WR90 | 8.20~12.50 | 22.86 | 10.16 | Bande X |
| BJ120 | WR75 | 9.84~15.00 | 19.05 | 9.525 | Ku basse fréquence. |
| BJ140 | WR62 | 11.90~18.00 | 15.80 | 7.90 | Bande Ku |
| BJ180 | WR51 | 15.80~24.00 | 12.95 | 6.48 | Ku haute/K basse fréquence |
| BJ220 | WR42 | 18.00~26.50 | 10.67 | 5.33 | Bande K |
| BJ260 | WR34 | 21.70~33.00 | 8.636 | 4.318 | Ka basse fréquence. |
| BJ320 | WR28 | 26.50~40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00~50.00 | 5.690 | 2.845 | Ka haute fréquence / U |
| BJ500 | WR19 | 39.20~59.60 | 4.775 | 2.388 | Bande U/V |
| BJ620 | WR15 | 50.00~75.00 | 3.759 | 1.880 | Bande V |
| BJ740 | WR12 | 60.50~91.90 | 3.099 | 1.549 | Bande E |
| BJ900 | WR10 | 75.00~110.0 | 2.540 | 1.270 | Bande W |
| BJ1200 | WR08 | 92.20~140.0 | 2.032 | 1.016 | Bande F |
