Adaptateur coaxial à angle droit 2,92 mm vers guide d'ondes WR42 18-26,5 GHz pour engins spatiaux

Image Grand : Adaptateur coaxial à angle droit 2,92 mm vers guide d'ondes WR42 18-26,5 GHz pour engins spatiaux meilleur prix

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ELT (Elite)
Certification:	ISO-9001-2015
Numéro de modèle:	Pour les appareils de surveillance de l'environnement

Conditions de paiement et expédition:

Quantité de commande min:	10 pièces
Prix:	negotiable
Détails d'emballage:	Carton standard à l'exportation
Délai de livraison:	Dans un délai de 5 à 7 jours ouvrables (pour les stocks)
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	1,0000,00 pièces par mois

Contact

Description de produit détaillée

Nom de produit:	2.92 Adaptateur coaxiale de guidage d'ondes RF	Puissance à ondes continues:	2W
Résistance à l'isolation:	≥ 5000 MΩ	Plage de fréquences:	18-26.5 gigahertz
Conforme à la norme Rohs:	Oui	Application du projet:	Espace
Taille de guide d'ondes:	WR-42	Je vous en prie.:	≤1.25
perte d'insertion:	≤ 0,25 dB	Poids:	≤ 18 g
Mettre en évidence:	BJ220 Adaptateur de guidage d'onde , Adaptateur de guidage d'ondes haute performance , 2Adaptateur de guidage d'ondes de 92 mm

Adaptateur coaxial à angle droit 2.92mm pour guide d'ondes WR42 18-26.5GHz pour engins spatiaux

^{Les adaptateurs coaxiaux pour guide d'ondes pour engins spatiaux produits par Elite Electronic sont divisés en deux formes structurelles, à lancement frontal et à angle droit, avec une plage de fréquences de 5,3 GHz à 110 GHz.}

^{Les ports de guide d'ondes rectangulaires à l'extrémité du guide d'ondes sont WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).}

^{L'interface d'extrémité coaxiale est compatible avec les séries SMA, 2.92, 2.4, 1.85, etc. Chaque produit de port de guide d'ondes couvre toute la bande passante du guide d'ondes, et les produits ont une structure fiable, de petites dimensions externes, d'excellentes performances électriques et une grande cohérence, ainsi qu'un poids léger (≤20g), etc. Ils ont été largement utilisés dans divers types d'engins spatiaux.}

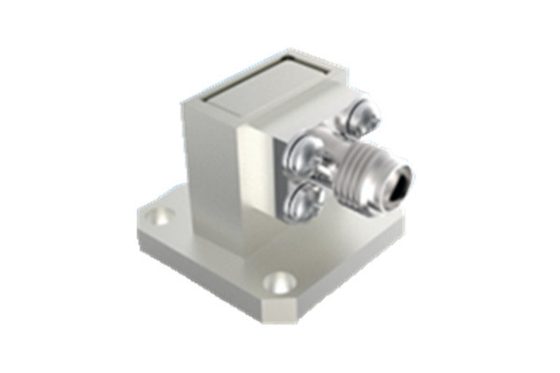

Adaptateur coaxial à angle droit 2,92 mm vers guide d'ondes WR42 18-26,5 GHz pour engins spatiaux 0

Spécification :

Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche de spécifications du produit.

Principaux paramètres
Puissance en onde continue		2W
Gamme de fréquences		(187.5/a)GHz~(285.7/a)GHz, a est la dimension du grand côté du port de guide d'ondes
Plage de température de fonctionnement		-65°C~+125°C
Résistance d'isolement		≥5000MΩ
Autre
Épaisseur du placage		Épaisseur de la couche de placage or sur le contact central ≥1.27μm
Porosité du placage	Acide nitrique dilué	Dans un récipient transparent avec une densité de 1,316 (température 25°C±3°C), 30s
	Acide nitrique concentré	Concentration 68% analytiquement pur dans un récipient à 25°C±3°C, 20min
Plage de température de stockage nominale		-55°C~+100°C

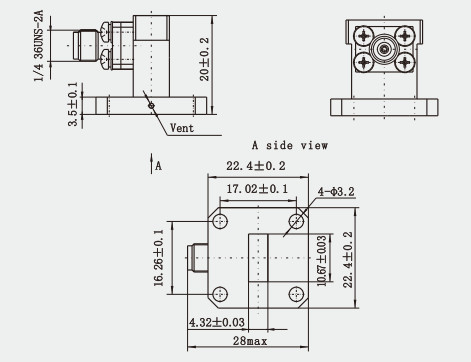

Schéma d'encombrement :(mm)

Adaptateur coaxial à angle droit 2,92 mm vers guide d'ondes WR42 18-26,5 GHz pour engins spatiaux 1

Caractéristiques :

^{Large bande passante :Les adaptateurs coaxiaux guide d'ondes vers 2.92 prennent en charge une large gamme de fréquences, ce qui les rend adaptables à une grande variété d'applications micro-ondes et ondes millimétriques.}
^{Faible perte d'insertion :Ces adaptateurs guide d'ondes vers coaxiaux sont conçus pour optimiser le trajet de transmission du signal et réduire la perte d'énergie, ce qui réduit la perte d'insertion et améliore l'efficacité globale du système.}
^{Faible ROS :Le ROS (taux d'ondes stationnaires) est une mesure importante du degré de réflexion du signal. L'adaptateur coaxial guide d'ondes vers 2.92 a un ROS relativement faible, ce qui indique qu'il est moins réfléchissant dans la bande de fréquences de fonctionnement, et est capable de convertir efficacement les signaux d'un type de ligne de transmission à un autre sans introduire d'interférences ou de distorsion excessives.}
^{Compact :La taille relativement petite du connecteur coaxial 2.92mm le rend utile dans les applications à espace limité telles que l'aérospatiale et les équipements de communication portables.}

Application :

^{Communications par satellite :Dans les systèmes de communication par satellite, les adaptateurs coaxiaux guide d'ondes 2.92 sont utilisés pour convertir les signaux coaxiaux des stations terrestres en signaux adaptés à la transmission via des guides d'ondes pour des communications efficaces avec les satellites.}
^{Systèmes radar :Dans les systèmes radar, cet adaptateur guide d'ondes vers coaxial est utilisé pour connecter les ports coaxiaux des émetteurs et récepteurs radar aux ports de guide d'ondes du système d'antenne afin d'assurer une transmission efficace des signaux radar.}
^{Communication sans fil :Dans les stations de base de communication sans fil, les adaptateurs coaxiaux guide d'ondes 2.92 sont utilisés pour convertir les signaux coaxiaux à l'intérieur de la station de base en signaux de transmission adaptés aux systèmes de guide d'ondes d'antenne externes.}

Références croisées des normes de guide d'ondes

Normes chinoises	Normes internationales	Gamme de fréquences (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
