Description de produit détaillée
| Nom du produit: | Adaptateur guide d'ondes vers 2,92 mm | modèle: | Le code de l'équipage est le code de l'équipage. |
|---|---|---|---|
| Gamme de fréquences: | 18 GHz ~ 26,5 GHz | Impédance: | 50Ω |
| DWV: | 500V | Résistance d'isolation: | ≥5000MΩ |
| VSWR: | ≤1,25 | Perte d'insertion: | ≤ 0,25 dB |
| Température: | -55°C à 125°C | ||
| Mettre en évidence: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

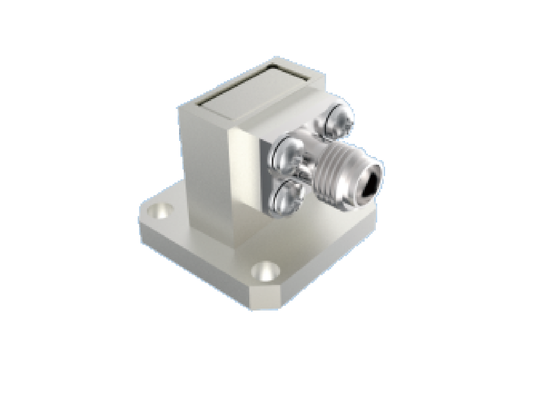

Composants de guide d'ondes aérospatiaux WR 42 vers adaptateur de type K 2,92 mm Bande Ku/K 15 GHz ~ 22 GHz Connecteurs RF aérospatiaux à angle droit avec faible perte d'insertion
Elite Electronics produit des adaptateurs guide d'ondes vers coaxial de qualité aérospatiale, disponibles en deux types structurels : à lancement terminal et à angle droit. La plage de fréquences s'étend de 5,3 GHz à 145 GHz. Les ports de guide d'ondes rectangulaires comprennent : BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)L'interface coaxiale couvre les séries SMA, 2,92 mm, 2,4 mm et 1,85 mm, 1,0 mm, 0,8 mm . Chaque
port de guide d'ondes prend en charge la bande passante complète du guide d'ondes. Dotés d'une structure fiable, de dimensions extérieures compactes, d'excellentes performances électriques avec une bonne cohérence et d'un poids léger (≤20 g), ces produits sont largement utilisés dans divers types d'engins spatiaux.Caractéristiques de conception des composants de guide d'ondesConception compacte
Fonctionnement en bande de fréquence jusqu'à 145 GHz
- Construction robuste pour la fiabilité
- Disponible en plusieurs configurations : lancement terminal, options à angle droit
- VSWR faible et faible perte d'insertion
- Adaptateur guide d'ondes WR 42 / BJ220 50Ω 18 GHz ~ 26,5 GHz vers 2,92 mm Bande K Composants de guide d'ondes à angle droit avec faible VSWR
- Modèle : BTZH-P1H-3
Remarque : Veuillez contacter librement le service commercial pour plus de détails sur les modèles de composants de guide d'ondes aérospatiaux.
Remarque : Veuillez consulter notre catalogue pour d'autres modèles similaires en fonction de votre application.
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
Systèmes aérospatiaux et aéronautiques
Équipements de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
- Emballage et expédition
- Chaque composant de guide d'ondes aérospatial à angle droit WR42 vers 2,92 mm est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Informations connexes sur le port de guide d'ondes : (pour référence uniquement)
BJ
WR
| Fréquence (GHz) | Largeur intérieure | Hauteur intérieure | Bande de fréquence commune | BJ70 | WR137 |
|---|---|---|---|---|---|
| 5,38 à 8,17 | 34,85 | 15,80 | Bande C/X | Bande Ku | WR112 |
| 6,57 à 9,99 | 28,50 | 12,62 | Bande X | BJ100 | WR75 |
| 8,20 à 12,50 | 22,86 | 10,16 | Bande X | BJ120 | WR75 |
| 9,84 à 15,00 | 19,05 | 9,525 | Ku basse fréquence | BJ140 | WR62 |
| 11,90 à 18,00 | 15,80 | 7,90 | Bande Ku | BJ180 | WR51 |
| 15,80 à 24,00 | 12,95 | 6,48 | Ku haute/K basse fréquence | BJ220 | WR42 |
| 18,00 à 26,50 | 10,67 | 5,33 | Bande K | BJ260 | WR34 |
| 21,70 à 33,00 | 8,636 | 4,318 | Ka basse fréquence | BJ320 | WR28 |
| 26,50 à 40,00 | 7,112 | 3,556 | Ka | BJ400 | WR22 |
| 33,00 à 50,00 | 5,690 | 2,845 | Ka haute fréquence / U | BJ500 | WR19 |
| 39,20 à 59,60 | 4,775 | 2,388 | Bande U/V | BJ620 | WR15 |
| 50,00 à 75,00 | 3,759 | 1,880 | Bande V | BJ740 | WR12 |
| 60,50 à 91,90 | 3,099 | 1,549 | Bande E | BJ900 | WR10 |
| 75,00 à 110,0 | 2,540 | 1,270 | Bande W | BJ1200 | WR08 |
| 92,20 à 140,0 | 2,032 | 1,016 | Bande F |
