Application dans l'aérospatiale SMA Connecteur coaxial RF féminin plaqué or en laiton
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | SMA rf Conector coaxial | Plaquage: | Plaqué en or |
|---|---|---|---|
| Le sexe: | Femme | Impédance: | 50Ω |
| Fréquence: | DC ~ 18 GHz | Durée de vie: | 500 cycles |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Nom du produit: | Connecteur coaxial de SMA rf | ||
| Mettre en évidence: | connecteur plaqué or SMA en laiton,Connecteur coaxial femelle de rf,Connecteur RF aérospatial |
||

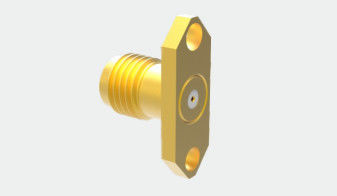

Connecteur RF coaxial femelle en laiton SMA plaqué or pour application aérospatiale
La série SMA de connecteurs coaxiaux RF est réputée pour sa conception compacte et ses performances à haute fréquence, fonctionnant efficacement jusqu'à 18 GHz. Ils offrent une gamme d'avantages, notamment un facteur de forme réduit, une large bande passante, des propriétés mécaniques et électriques supérieures, et une connectivité fiable. Ces caractéristiques en ont fait l'un des types de connecteurs coaxiaux RF les plus couramment utilisés. Ils sont largement utilisés dans des secteurs tels que l'aérospatiale, le maritime et de nombreux autres domaines.
Spécification :
Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Gamme de fréquences | 0.3ZHz-18GHz | ||
| Tension de tenue diélectrique | 1000VRMS | ||
| Résistance d'isolement | ≥5000MΩ(DC:500V) | ||
| Résistance du conducteur central | Conducteur central | ≤3.0mΩ | |
| Conducteur extérieur | ≤2.0mΩ | ||
| Caractéristiques matérielles et mécaniques | |||
| Fixation du contact central | ≥26.7 | ||
| Durabilité | 500 fois | ||
| Rétention du câble | Force minimale de rétention du câble | ||
| Température | -55°C~+125°C | ||

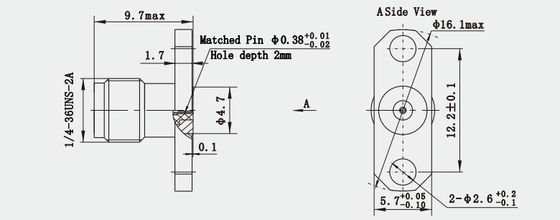

Dessin d'ensemble :(mm)
Caractéristiques :
1. Structure mécanique précise : - La conception structurelle précise garantit que la connexion filetée du connecteur est étanche et fiable, empêchant le desserrage en cas de vibrations ou de chocs. Pendant ce temps, les broches et les douilles du connecteur sont usinées avec une haute précision pour assurer un bon contact électrique. - Avec une certaine résistance mécanique, ils peuvent supporter les contraintes mécaniques lors de l'installation et de l'utilisation et ne sont pas facilement endommagés.
2. Contrôle qualité et inspection stricts : - Le processus de production suit un système de gestion de la qualité strict, et chaque étape de production est strictement inspectée et contrôlée pour garantir que la qualité et les performances des produits répondent aux normes aérospatiales. Par exemple, les performances électriques, les performances mécaniques et l'adaptabilité environnementale des connecteurs seront testées et vérifiées en profondeur. - Une série de tests de fiabilité, tels que des tests de cyclage thermique, des tests sous vide thermique, des tests de vibration, des tests de choc mécanique, etc., seront effectués avant de quitter l'usine pour simuler l'environnement spatial afin d'évaluer les connecteurs.
Application :
1. Missions de sondes spatiales :
Connexion interne du détecteur : dans les détecteurs spatiaux profonds, les connecteurs SMA peuvent être utilisés pour connecter l'équipement de communication interne du détecteur, les instruments scientifiques, etc., pour s'adapter à une variété de conditions difficiles dans l'environnement spatial, telles que les changements de température haute et basse, l'environnement sous vide, les radiations, etc.
Connexion de communication avec la Terre : la sonde doit communiquer avec la Terre, et le connecteur SMA joue un rôle clé dans le sous-système de communication de la sonde pour garantir que la sonde peut transmettre les données collectées à la Terre en temps voulu.
2. Domaine spatial commercial :
Internet par satellite : Dans les projets d'Internet par satellite commerciaux, un grand nombre de satellites doivent être déployés dans l'espace, les connecteurs SMA sont utilisés pour les connexions de communication entre les satellites et entre les satellites et les passerelles terrestres pour prendre en charge la transmission de données à haut débit.
Installations de tourisme spatial : Dans les futures installations liées au tourisme spatial, telles que les systèmes de communication et de divertissement à l'intérieur de la capsule spatiale, il peut également être nécessaire d'utiliser des connecteurs SMA pour connecter les équipements RF associés.
Catalogue produits :
Série 1.85
Série 2.4 Série SMPM
Série 2.92 Série SMPM
Série SMP Série SMPM
Produits isolants en verre
Adaptateur de guide d'ondes coaxial
REMARQUE :
Nous avons plus de 10 000 types de
Connecteur SMA
, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
