Connecteur RF coaxial femelle SMA en bronze au béryllium de qualité aérospatiale en laiton
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | SMA rf Conector coaxial | Plaquage: | Plaqué en or |
|---|---|---|---|
| Le sexe: | Femme | Impédance: | 50Ω |
| Fréquence: | DC ~ 18 GHz | Durée de vie: | 500 cycles |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Nom du produit: | Connecteur coaxial de SMA rf | ||
| Mettre en évidence: | Connecteur RF femelle SMA en laiton,Connecteur RF aérospatial en bronze au béryllium,Connecteur coaxial femelle de rf |
||

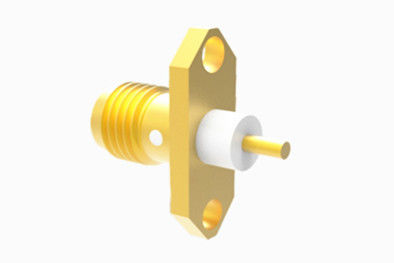

Connecteur RF coaxial femelle en bronze au béryllium de qualité aérospatiale SMA en laiton
La série SMA de connecteurs coaxiaux RF est réputée pour sa taille compacte et ses performances exceptionnelles à haute fréquence, fonctionnant efficacement jusqu'à 18 GHz. Ils offrent de nombreux avantages, notamment un petit facteur de forme, une large bande passante, d'excellentes caractéristiques mécaniques et électriques, et une connectivité fiable. Ces attributs en ont fait l'un des types de connecteurs coaxiaux RF les plus fréquemment utilisés. Ils trouvent des applications étendues dans des industries telles que l'aérospatiale, le maritime et bien d'autres.
Spécification :
Remarque : Les données spécifiques du modèle sont basées sur les données de la fiche technique du produit.
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Gamme de fréquences | 0.3ZHz-18GHz | ||
| Tension de tenue diélectrique | 1000VRMS | ||
| Résistance d'isolement | ≥5000MΩ(DC:500V) | ||
| Résistance du centre | Conducteur central | ≤3.0mΩ | |
| Conducteur extérieur | ≤2.0mΩ | ||
| Caractéristiques matérielles et mécaniques | |||
| Fixation du contact central | ≥26.7 | ||
| Durabilité | 500 fois | ||
| Rétention du câble | Force minimale de rétention du câble | ||
| Température | -55°C~+125°C | ||

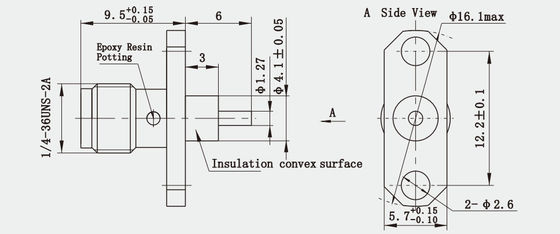

Dessin d'ensemble :(mm)
Caractéristiques :
- Haute fiabilité: Les connecteurs coaxiaux RF aérospatiaux doivent répondre à des exigences environnementales strictes telles que les basses températures, les hautes températures, le vide, les radiations, etc. Ces connecteurs doivent pouvoir supporter des changements de température extrêmes et des environnements sous vide, tout en maintenant des performances stables dans des environnements à fortes radiations.
- Haute performance: Les connecteurs coaxiaux RF de qualité aérospatiale ont généralement d'excellentes propriétés mécaniques, électriques et environnementales. Cela signifie qu'ils maintiennent une bonne intégrité du signal et une faible perte dans les transmissions à haute fréquence.
- Conception de précision: La conception des connecteurs coaxiaux RF aérospatiaux nécessite la prise en compte d'une variété de facteurs, y compris la conception structurelle, la conception de la fiabilité et le processus de réalisation. Par exemple, pour améliorer sa fiabilité intrinsèque, la conception prendra des mesures en matière de conception thermique, de prévention de la corrosion, de conception anti-vieillissement.
Application :
- Systèmes de communication: Les véhicules aérospatiaux nécessitent une transmission de données en temps réel avec les stations au sol, ce qui exige des connecteurs capables de maintenir une transmission de signal stable dans des environnements extrêmes. Les connecteurs coaxiaux RF de qualité aérospatiale garantissent l'intégrité du signal et une faible perte, ce qui est essentiel pour maintenir les communications spatiales.
- Systèmes de navigation: Les systèmes de positionnement et de navigation des engins spatiaux nécessitent une précision extrême, et toute petite interférence de signal peut entraîner des erreurs de navigation. Les connecteurs coaxiaux RF de qualité aérospatiale aident à minimiser les interférences de signal et à améliorer la précision des systèmes de navigation grâce à leurs performances électriques supérieures.
Catalogue produits :
Série 1.85
Série 2.4 Série SMPM
Série 2.92 Série SMPM
Série SMP Série SMPM
Produits à isolant en verre
Adaptateur coaxial à guide d'ondes
REMARQUE :
Nous avons plus de 10 000 types de
Connecteur SMA
, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
