Prise SMPM hermétiquement scellée 50 Ω 40 GHz à détente complète pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 2,18 mm avec faible perte d'insertion
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs RF aérospatiaux SMPM PCB | Modèle: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| Gamme de fréquences: | 0.3 MHz à 40 GHz | Impédance: | 50Ω |
| DWV: | 500V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | ≤8 mΩ ; Alliage Kavar, plaqué or | Conducteur externe: | ≤3,5 mΩ ; Alliage Kavar, plaqué or |
| Isolant: | Verre transparent incolore | VSWR: | ≤1.4 |
| Perte d'insertion: | ≤0,4dB | Taux de fuite: | ≤1,01325×10-3Pa·cm3/s |
| Température: | -55°C à 125°C | Durabilité: | 500 cycles |
| Mettre en évidence: | Connecteur RF SMPM de 40 GHz,connecteur de soudure de PCB hermétiquement scellé,Connecteur RF aérospatial à faible perte d'insertion |
||

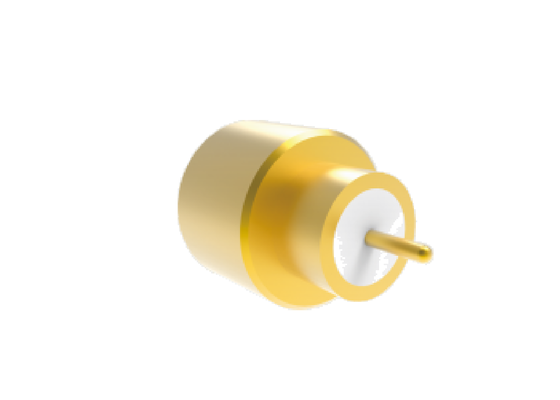

Connecteur RF aérospatial SMPM mâle hermétique 50Ω 40 GHz à cran complet pour soudure sur PCB avec broche OD 2,18 mm, faible perte d'insertion
Le connecteur RF aérospatial SMPM est un connecteur coaxial RF subminiature à enclenchement. Il se caractérise par sa taille compacte (plus petite que la série SMP), son poids léger et sa large bande passante de fréquence de fonctionnement, avec une fréquence de fonctionnement maximale allant jusqu'à 50 GHz.Le connecteur mâle est disponible en deux types d'interface : cran complet et alésage lisse. Son interconnexion à accouplement à l'aveugle permet un flottement axial et radial de la structure d'accouplement.Il convient à la transmission de signaux RF et micro-ondes ainsi qu'aux applications de montage dense modulaire, et est largement utilisé dans les domaines embarqués sur véhicules, navires et satellites.
Caractéristiques de conception des connecteurs RF aérospatiaux SMPM
- Conception compacte
- Fonctionnement en bande de fréquence jusqu'à 40 GHz
- Construction robuste pour la fiabilité
- Disponible en plusieurs configurations : droites, à angle droit, traversantes, pour montage sur PCB et bride
- Faible VSWR et faible perte d'insertion
Interface des connecteurs RF aérospatiaux SMPM
Connecteur RF aérospatial SMPM mâle hermétique 50Ω 40 GHz à cran complet pour soudure sur PCB avec broche OD 2,18 mm, faible perte d'insertion
N° de modèle : SMPM(MB)-JHD186-F
N° de modèle similaire de connecteur SMPM hermétique à cran complet : SMPM(1.7)(MB)-JHD303-F
Remarque : Veuillez contacter librement le service commercial pour obtenir une fiche technique détaillée.
Remarque : Veuillez consulter notre catalogue pour d'autres modèles similaires en fonction de votre application.
Applications des connecteurs RF aérospatiaux
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et aéronautiques
- Équipements de navigation et radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur RF aérospatial SMPM à cran complet est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
