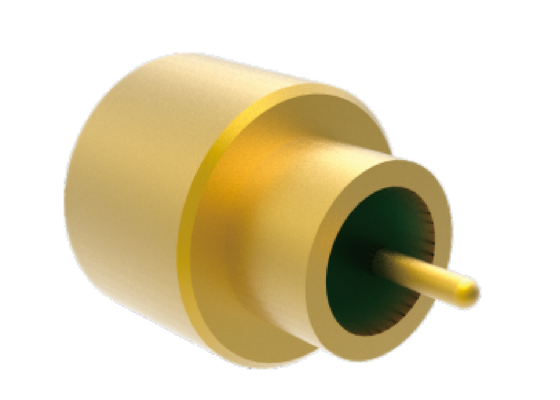

Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion

50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss
50Ω 40GHz Hermetically Sealed SMPM Plug Smooth Bore for PCB Solder with Pin OD 0.3mm Aerospace RF Connectors with Low Insertion Loss

Image Grand :  Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion meilleur prix

Détails sur le produit:
Lieu d'origine: Xi'an, Chine
Nom de marque: ELT
Certification: RoHS
Numéro de modèle: SMPM(M)-JHD2-S
Conditions de paiement et expédition:
Quantité de commande min: MOQ 50 pour la nouvelle production
Prix: Depending on the quantity
Détails d'emballage: 1 pièce par sac en plastique; 100 pièces par carton
Délai de livraison: 5 à 7 jours ouvrables pour les quantités stockées
Conditions de paiement: T/T ou LC
Capacité d'approvisionnement: Comme conditions
Contact
Description de produit détaillée
Nom du produit: Prise PCB SMPM Modèle: SMPM(M)-JHD2-S
Gamme de fréquences: 0.3 MHz à 40 GHz Impédance: 50Ω
DWV: 500V Résistance d'isolation: ≥5000MΩ
Conducteur central: ≤8 mΩ ; Alliage de cuivre, plaqué or Conducteur externe: ≤3,5 mΩ ; Alliage de cuivre, plaqué or
Isolant: Verre VSWR: ≤1.4
Perte d'insertion: ≤0,4dB Taux de fuite: ≤1,01325×10-3Pa·cm3/s
Température: -55°C à 125°C Durabilité: 500 cycles
Mettre en évidence:

Connecteur RF SMPM 40GHz

,

connecteur de soudure de PCB hermétiquement scellé

,

connecteur aérospatial à faible perte d'insertion

Prise SMPM hermétiquement scellée 50 Ω 40 GHz pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion



Le connecteur de la série SMPM est un connecteur coaxial RF subminiature enfichable. Il présente une taille compacte (plus petite que la série SMP), un poids léger et une large bande passante de fréquence de fonctionnement, avec une fréquence de fonctionnement maximale jusqu'à 50 GHz.Le connecteur mâle est disponible en deux types d'interface : à détente totale et à alésage lisse. Son interconnexion aveugle permet un flottement axial et radial de la structure d'accouplement.Il convient à la transmission de signaux RF et micro-ondes ainsi qu'aux applications de montage dense modulaire, et est largement utilisé dans les domaines embarqués sur véhicules, navires et satellites.



Caractéristiques de conception SMPM
  • Conception compacte
  • Fonctionnement de la bande de fréquence jusqu'à 40 GHz
  • Construction robuste pour la fiabilité
  • Disponible en plusieurs configurations : options de montage droit, à angle droit, sur cloison, sur circuit imprimé et sur bride
  • Faible VSWR et perte d'insertion


Interface des connecteurs coaxiaux SMPM RF
Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion 0

Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion
Numéro de modèle : SMPM(M)-JHD2-S
Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion 1

Modèle similaire à alésage lisse SMPM hermétiquement scellé n° : SMPM(M)-JHD18-S
Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion 2

Remarque : veuillez contacter librement le service commercial pour obtenir une fiche technique détaillée.
Remarque : veuillez consulter notre catalogue pour des modèles plus similaires en fonction de votre application.
Applications
Xi'an Elite Electronics est spécialisé dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
  • Systèmes aérospatiaux et aéronautiques
  • Équipements de navigation et radar
  • Systèmes de communication
  • Instruments de mesure
  • Applications électroniques
Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion 3
Emballage et expédition
Chaque connecteur RF aérospatial SMPM à alésage lisse est soigneusement emballé pour assurer la protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Prise SMPM hermétiquement scellée 50 Ω 40 GHz, alésage lisse pour soudure de PCB avec connecteurs RF aérospatiaux à broche OD 0,3 mm avec faible perte d'insertion 4
