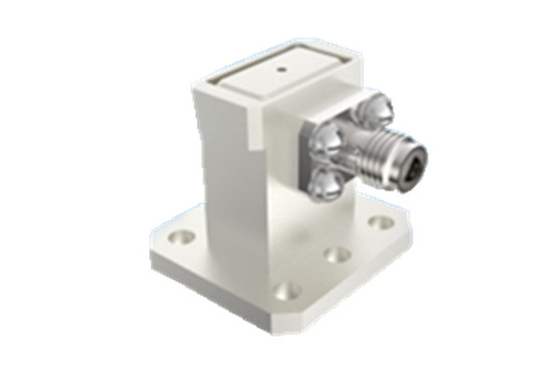

Adaptateur coaxial d'alimentation latérale de type 2.92 à guide d'onde haute performance BJ180
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.92 Adaptateur coaxiale de guidage d'ondes RF | Puissance à ondes continues: | 2W |
|---|---|---|---|
| Fréquence: | (187,5/a) GHz à 285,7/a) | Résistance à l'isolation: | ≥ 5000 MΩ |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Température de stockage nominale: | -55°C à +100°C | Plage de température de fonctionnement: | -65°C à +125°C |
| Mettre en évidence: | BJ180 Adaptateur coaxial à alimentation latérale,Adaptateur coaxial à alimentation latérale de haute performance,2.92 Adaptateur coaxial d'alimentation latérale |
||
Adaptateur coaxial d'alimentation latérale de type 2,90 à guide d'onde haute performance BJ180
Les convertisseurs coaxials pour vaisseaux spatiaux fabriqués par notre société sont divisés en deux formes structurelles, alimentation directe et alimentation latérale.
Les convertisseurs de guides d'ondes coaxiaux pour vaisseaux spatiaux sont divisés en alimentation directe et alimentation latérale, avec une plage de fréquence de 5,3 GHz à 110 GHz.
Les ports de guidage d'ondes rectangulaires à l'extrémité du guide d'ondes sont les suivants: BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,interfaces coaxial avec la série SMAChaque produit de port de guide d'onde couvre la bande passante complète du guide d'onde.
Chaque type de produit de port de guidage d'onde couvre toute la bande passante du guide d'onde, et les produits ont une structure fiable, de petites dimensions externes, d'excellentes performances électriques et une consistance.et légère (≤ 20 g)Ils ont été largement utilisés dans divers types de vaisseaux spatiaux.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Paramètres principaux | |||
| Puissance à ondes continues | 2W | ||
| Plage de fréquences | (187.5/a) GHz~(285.7/a) GHz,a sont les dimensions latérales longues du port de guidage d'onde | ||
| Plage de température de fonctionnement | -65°C à +125°C | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Autres | |||
| Épaisseur du revêtement | Épaisseur de la couche d'or sur le contact central ≥ 1,27 μm | ||
| Porosité du revêtement | Acide nitrique dilué | Dans un récipient transparent avec une densité spécifique de 1,316 (température 25°C±3°C), 30 s | |
| Acide nitrique concentré | Concentration de 68% de pureté analytique dans un récipient à 25°C±3°C,20min | ||
| Température de stockage nominale | -55°C à +100°C | ||

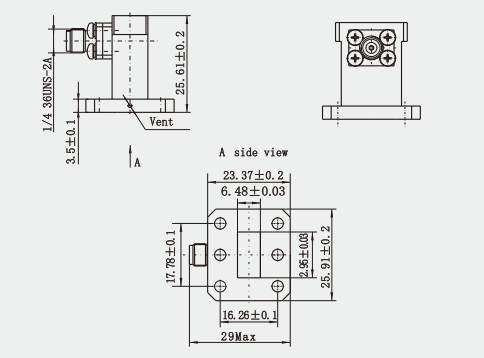

Le dessin de contour:(mm)
Caractéristiques:
1Conversion d'énergie à haut rendement: la conception du convertisseur coaxial à guides d'ondes est basée sur la différence des caractéristiques de propagation des ondes électromagnétiques dans différents milieux de transmission.et réalise une conversion d'énergie à haut rendement entre le guide d'onde et la ligne coaxial grâce à une conception structurelle raisonnable et à une sélection de paramètres.
2Large bande passante: le convertisseur coaxial à guide d'onde a une large bande passante, qui peut couvrir la gamme de fréquences allant du courant continu à la bande d'ondes millimétriques et même plus.
3- Faible perte d'insertion: les convertisseurs coaxials à guide d'onde ont une faible perte d'insertion pendant le processus de conversion, ce qui signifie que le signal perd moins d'énergie pendant le processus de conversion,aider à maintenir l'intégrité et la force du signal.
4. VSWR faible: VSWR est une mesure du degré de correspondance des lignes de transmission.qui indique une bonne performance de correspondance et réduit la réflexion et la distorsion du signal.
5.Constructions diverses: les convertisseurs coaxiaux à guide d'onde ont des structures diverses, telles que le convertisseur coaxiale à guide d'onde orthogonal à 90° et le convertisseur coaxiale à guide d'onde à 180° terminé,qui peuvent être sélectionnés selon différentes exigences d'application.
Applications:
1- équipements et systèmes à micro-ondes: dans les équipements à micro-ondes, les convertisseurs coaxials à guides d'ondes sont utilisés pour connecter différentes lignes de transmission, telles que les lignes coaxiles et les tubes à guides d'ondes,pour une transmission efficace du signalIl est largement utilisé dans divers systèmes à micro-ondes, tels que les antennes, les émetteurs, les récepteurs et les équipements terminaux porteurs.
2Système radar: Dans le système radar, le convertisseur coaxial à guides d'onde est un dispositif de conversion passif essentiel utilisé pour connecter diverses parties du radar afin d'assurer une transmission stable du signal.
3- Communication par satellite: les convertisseurs coaxials à guidage d'onde sont également applicables dans le domaine de la communication par satellite,en particulier lorsqu'il est nécessaire d'interconnecter la ligne coaxial de la station au sol avec le système de guidage d'onde sur le satellite.
Catalogue du produit:
1.85 série
2.4séries
2.92séries
SMAséries
Série SMP
Série SMPM
Produits isolants en verre
Adaptateur de guidage d'ondes coaxial
Le numéro d'immatriculation
