Adaptateur coaxial d'alimentation directe de type BJ260 de catégorie 2.92 pour l'aérospatiale avec capacité de communication et puissance d'onde continue de 2 W
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.92 Adaptateur coaxiale de guidage d'ondes RF | Puissance à ondes continues: | 2W |
|---|---|---|---|
| Fréquence: | (187,5/a) GHz à 285,7/a) | Résistance à l'isolation: | ≥ 5000 MΩ |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Température de stockage nominale: | -55°C à +100°C | Plage de température de fonctionnement: | -65°C à +125°C |
| Mettre en évidence: | BJ260 Adaptateur coaxial,Adaptateur coaxial de puissance à ondes continues de 2 W,Capacité de communication Adaptateur coaxial |
||

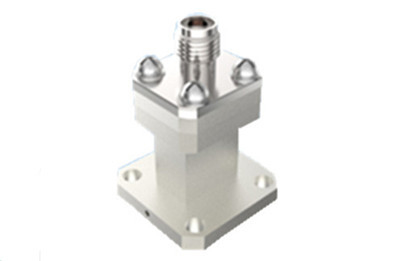

Adaptateur coaxial d'alimentation directe de type BJ260
Notre société fabrique deux types de convertisseurs coaxial pour vaisseaux spatiaux: à alimentation directe et à alimentation latérale.
Ces convertisseurs fonctionnent dans une large plage de fréquences allant de 5,3 GHz à 110 GHz.BJ260Sur l'extrémité coaxiale, ils sont compatibles avec des interfaces telles que la série SMA, la série 2.92mm, la série 2.4mm, la série 1.85mm, entre autres.Chaque modèle est conçu pour prendre en charge toute la bande passante de son type de guide d'onde respectif..
Les caractéristiques clés de ces convertisseurs sont la construction robuste, la taille compacte, les performances et la consistance électriques exceptionnelles et la conception légère (≤ 20 grammes).Ils ont été largement utilisés dans diverses applications spatiales.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Paramètres principaux | |||
| Puissance à ondes continues | 2W | ||
| Plage de fréquences | (187.5/a) GHz~(285.7/a) GHz,a sont les dimensions latérales longues du port de guidage d'onde | ||
| Plage de température de fonctionnement | -65°C à +125°C | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Autres | |||
| Épaisseur du revêtement | Épaisseur de la couche d'or sur le contact central ≥ 1,27 μm | ||
| Porosité du revêtement | Acide nitrique dilué | Dans un récipient transparent avec une densité spécifique de 1,316 (température 25°C±3°C), 30 s | |
| Acide nitrique concentré | Concentration de 68% de pureté analytique dans un récipient à 25°C±3°C,20min | ||
| Température de stockage nominale | -55°C à +100°C | ||

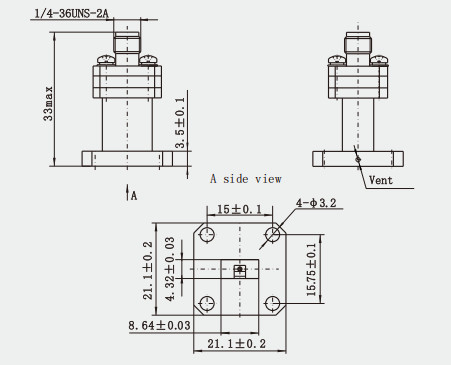

Le dessin de contour:(mm)
Caractéristiques:
1- conception thermique et suppression des micro-décharges: afin de faire face à la chaleur qui peut être générée à l'intérieur du vaisseau spatial et de prévenir les phénomènes de micro-décharges,Ces convertisseurs seront également optimisés en termes de conception thermique et de suppression des micro-décharges..
2- conception légère: afin de répondre aux exigences de poids strictes des engins spatiaux,Les adaptateurs coaxiaux à guide d'onde de qualité spatiale sont généralement conçus pour être légers et maintenir le poids à un niveau bas (e.g, ≤ 20 g).
3. Compatibilité avec plusieurs interfaces: ces convertisseurs offrent plusieurs interfaces à guides d'ondes et coaxial pour une compatibilité avec différentes exigences du système.le côté du guide d'onde peut couvrir une large gamme de modèles tels que BJ70, BJ84, BJ100, etc., tandis que le côté coaxial peut être compatible avec un large éventail d'interfaces telles que la série SMA, la série 2.92mm et autres.
Applications:
1Transmission de données: Les adaptateurs coaxials à guide d'onde de qualité aérospatiale sont également utilisés dans les systèmes de transmission de données à l'intérieur des engins spatiaux pour assurer un transfert de données rapide et précis entre différents composants.
2Recherche scientifique: Dans les expériences scientifiques spatiales, ces convertisseurs sont utilisés pour connecter divers instruments et capteurs scientifiques afin de soutenir l'observation et la recherche de l'environnement cosmique.
Catalogue du produit:
1.85 série
2.4séries
2.92séries
SMAséries
Série SMP
Série SMPM
Produits isolants en verre
Adaptateur de guidage d'ondes coaxial
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
