L'adaptateur coaxial à alimentation directe de type BJ220
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.92 Adaptateur coaxiale de guidage d'ondes RF | Puissance à ondes continues: | 2W |
|---|---|---|---|
| Fréquence: | (187,5/a) GHz à 285,7/a) | Résistance à l'isolation: | ≥ 5000 MΩ |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Température de stockage nominale: | -55°C à +100°C | Plage de température de fonctionnement: | -65°C à +125°C |
| Mettre en évidence: | BJ220 Adaptateur de guidage d'onde,2.92 Adaptateur de guidage d'onde de type,Adaptateur de guidage d'ondes à alimentation directe |
||

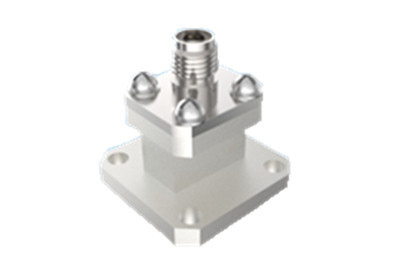

L'adaptateur coaxial à alimentation directe de type BJ220
Notre société fabrique des convertisseurs coaxials pour vaisseaux spatiaux, disponibles sous deux formes structurelles: alimentés directement et alimentés latéralement.
Ces convertisseurs s'adressent à une large plage de fréquences allant de 5,3 GHz à 110 GHz.BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 et BJ900. Du côté coaxial, les interfaces sont compatibles avec les séries SMA, 2,92 mm, 2,4 mm et 1,85 mm,entre autresIl est à noter que chaque modèle est méticuleusement conçu pour supporter la pleine bande passante de son type de guide d'onde respectif.
Les caractéristiques clés de nos convertisseurs à guides d'ondes sont leur construction robuste, leurs dimensions extérieures compactes, leurs performances électriques exceptionnelles couplées à une grande cohérence,et conception légère (≤ 20 grammes)Ces attributs les ont rendus très appréciés dans diverses applications de vaisseaux spatiaux, assurant une connectivité et des performances optimales dans des environnements aérospatiaux exigeants.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Paramètres principaux | |||
| Puissance à ondes continues | 2W | ||
| Plage de fréquences | (187.5/a) GHz~(285.7/a) GHz,a sont les dimensions latérales longues du port de guidage d'onde | ||
| Plage de température de fonctionnement | -65°C à +125°C | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Autres | |||
| Épaisseur du revêtement | Épaisseur de la couche d'or sur le contact central ≥ 1,27 μm | ||
| Porosité du revêtement | Acide nitrique dilué | Dans un récipient transparent avec une densité spécifique de 1,316 (température 25°C±3°C), 30 s | |
| Acide nitrique concentré | Concentration de 68% de pureté analytique dans un récipient à 25°C±3°C,20min | ||
| Température de stockage nominale | -55°C à +100°C | ||

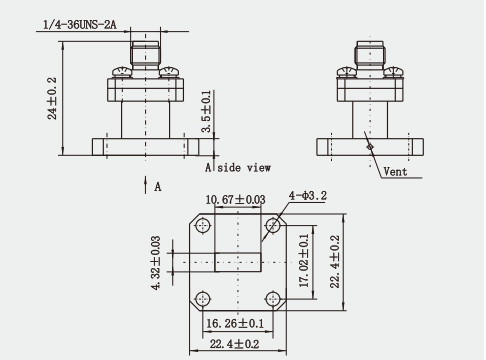

Le dessin de contour:(mm)
Caractéristiques:
1. Bonne compatibilité: malgré les similitudes dimensionnelles entre les connecteurs coaxials de 2,92 mm et les connecteurs SMA et 3,5 mm,Ils diffèrent dans des domaines tels que la fréquence maximale et les matériaux diélectriques isolants., il faut donc faire attention à leur interconnexion pour tenir compte des effets possibles sur les performances.
2- Excellente performance électrique: les convertisseurs coaxial à guide d'ondes à 2,92 ont une excellente performance électrique, par exemple une perte de retour supérieure à 16 dB,ce qui signifie qu'ils maintiennent une grande intégrité du signal lors de la transmission de signaux.
3Large gamme d'applications: les convertisseurs coaxial à guide d'onde à 2,92 sont largement utilisés dans une variété de systèmes de radar, d'équipements d'essai, de systèmes de signalisation de métro et d'aéroport, etc.Ces applications ont des exigences très élevées pour la transmission du signal, et nécessitent des convertisseurs de haute performance et fiabilité.
Applications:
1Équipement d'essai: dans les systèmes d'essai et de mesure au micro-ondes, 2.92 Les convertisseurs coaxials à guide d'onde sont utilisés pour connecter l'instrument d'essai à l'équipement soumis à l'essai afin d'assurer une transmission précise du signal d'essai..
2Systèmes de micro-ondes médicales: dans les équipements de micro-ondes médicales, 2.Les convertisseurs coaxials à guides d'ondes sont utilisés pour convertir le signal de sortie coaxial de l'équipement de thérapie par micro-ondes en une forme de guides d'ondes adaptée au traitement des patients..
3- les instituts de recherche: dans les laboratoires à micro-ondes des instituts de recherche, le convertisseur coaxial à guide d'onde 2.92 est un outil important pour les expériences et l'enseignement au micro-ondes,qui est utilisé pour connecter différents équipements et instruments à micro-ondes.
Catalogue du produit:
1.85 série
2.4séries
2.92séries
SMAséries
Série SMP
Série SMPM
Produits isolants en verre
Adaptateur de guidage d'ondes coaxial
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
