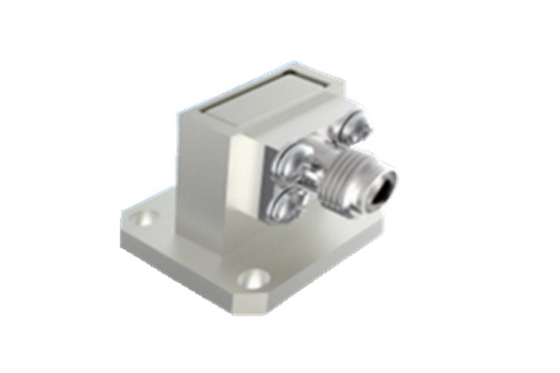

Adaptateur coaxial d'alimentation latérale de type BJ260 pour la communication
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.92 Adaptateur coaxiale de guidage d'ondes RF | Puissance à ondes continues: | 2W |
|---|---|---|---|
| Fréquence: | (187,5/a) GHz à 285,7/a) | Résistance à l'isolation: | ≥ 5000 MΩ |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Température de stockage nominale: | -55°C à +100°C | Plage de température de fonctionnement: | -65°C à +125°C |
| Mettre en évidence: | Adaptateur coaxial d'alimentation latérale de communication,BJ260 Adaptateur coaxial à alimentation latérale,2.92 Adaptateur coaxial d'alimentation latérale |
||
Adaptateur coaxial d'alimentation latérale de type BJ260 pour la communication
Notre société est spécialisée dans la production de convertisseurs coaxials pour les engins spatiaux, disponibles en deux configurations: alimentation directe et alimentation latérale.
Ces convertisseurs sont conçus pour fonctionner sur un large spectre de fréquences de 5,3 GHz à 110 GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, et BJ900. Du côté coaxial, nos interfaces sont compatibles avec la série SMA, la série 2.92mm, la série 2.4mm, la série 1.85mm,entre autresChaque modèle est conçu avec précision pour supporter la pleine bande passante de son type de guide d'onde respectif.
Les principales caractéristiques de nos convertisseurs à guides d'ondes sont la construction robuste, les dimensions externes compactes, les excellentes performances électriques avec une grande cohérence et la conception légère (≤ 20 grammes).Ces caractéristiques les rendent très préférés dans diverses applications spatiales, assurant une connectivité et des performances optimales dans des environnements aérospatiaux difficiles.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Paramètres principaux | |||
| Puissance à ondes continues | 2W | ||
| Plage de fréquences | (187.5/a) GHz~(285.7/a) GHz,a sont les dimensions latérales longues du port de guidage d'onde | ||
| Plage de température de fonctionnement | -65°C à +125°C | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Autres | |||
| Épaisseur du revêtement | Épaisseur de la couche d'or sur le contact central ≥ 1,27 μm | ||
| Porosité du revêtement | Acide nitrique dilué | Dans un récipient transparent avec une densité spécifique de 1,316 (température 25°C±3°C), 30 s | |
| Acide nitrique concentré | Concentration de 68% de pureté analytique dans un récipient à 25°C±3°C,20min | ||
| Température de stockage nominale | -55°C à +100°C | ||

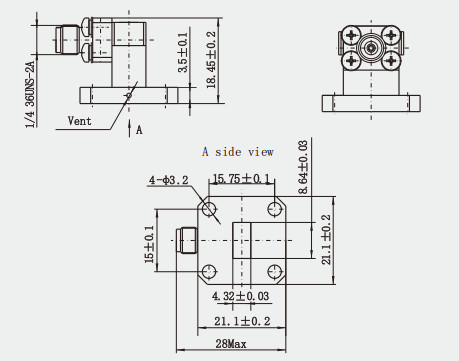

Le dessin de contour:(mm)
Caractéristiques:
1.Conception structurelle: les adaptateurs coaxials à guides d'onde de qualité aérospatiale adoptent généralement une structure de transformation d'impédance progressive, ce qui contribue à une meilleure correspondance d'impédance,réduisant ainsi la réflexion et la perte d'ondes électromagnétiquesEn outre,la conception de la structure comprend des cavités supérieures et inférieures pour permettre un contrôle précis des étapes de correspondance pendant le traitement et pour améliorer davantage l'uniformité du dispositif et les performances électriques.
2Adaptabilité à l'environnement: les adaptateurs coaxials à guides d'ondes de qualité aérospatiale doivent s'adapter à l'environnement aérospatiale difficile, y compris les vibrations de choc, le vide thermique et d'autres conditions.ils seront conçus en tenant compte de la protection de l'adaptabilité environnementale, et l'adaptabilité environnementale des dispositifs sera améliorée grâce à des matériaux préférés, des processus améliorés et une meilleure conception structurelle.
Applications:
1. Communication par satellite: Dans les systèmes de communication par satellite, des adaptateurs coaxials à guide d'onde de qualité vaisseau spatial sont utilisés pour connecter différents composants sur le satellite, tels que les antennes,amplificateurs et filtres, pour assurer la stabilité et la fiabilité de la transmission du signal.
2Systèmes radar: Dans les systèmes radar des engins spatiaux, ces convertisseurs sont utilisés pour permettre une transmission et un traitement efficaces des signaux radar,amélioration de la précision de détection et de la portée du système radar.
Catalogue du produit:
1.85 série
2.4séries
2.92séries
SMAséries
Série SMP
Série SMPM
Produits isolants en verre
Adaptateur de guidage d'ondes coaxial
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
