Adaptateur Jack à Jack SMPM 50Ω 40GHz, connecteurs RF aérospatiaux à faible perte d'insertion
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs RF SMPM femelle à femelle pour l'aérospatiale | Modèle: | SSMP-KK31 |
|---|---|---|---|
| Gamme de fréquences: | 0.3 MHz à 40 GHz | Impédance: | 50Ω |
| DWV: | 500V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | ≤8 mΩ ; Alliage de cuivre, plaqué or | Conducteur externe: | ≤3,5 mΩ ; Alliage de cuivre, plaqué or |
| Isolant: | PTFE3, PTFE | VSWR: | ≤1,3 |
| Perte d'insertion: | ≤0,3dB | Température: | -55°C à 125°C |
| Durabilité: | 500 cycles | ||
| Mettre en évidence: | Connecteur SMPM RF 40 GHz,adaptateur RF aérospatial 50 Ω,prise SMPM à faible perte d'insertion |
||
50Ω 18GHz SMPM Jack à Jack Adapter Connecteurs RF aérospatiaux à faible perte d'insertion
Le connecteur de la série SMPM est un connecteur coaxial RF à poussée en miniature.d'une fréquence de fonctionnement maximale ne dépassant pas 50 GHz.Le connecteur mâle est disponible en deux types d'interfaces: détente complète et perçage lisse.Il convient à la transmission de signaux RF et micro-ondes ainsi qu'aux applications de montage dense modulaire et est largement utilisé dans les domaines des véhicules, des navires et des satellites.
SMPM Caractéristiques de conception des connecteurs RF aérospatiaux
- Conception compacte
- Fonctionnement en bande de fréquences jusqu'à 40 GHz
- Construction robuste pour assurer la fiabilité
- Disponible en plusieurs configurations: ligne droite, angle droit, cloisons, PCB et options de montage de brides
- Faible VSWR et perte d'insertion
Interface des connecteurs RF aérospatiaux SMPM

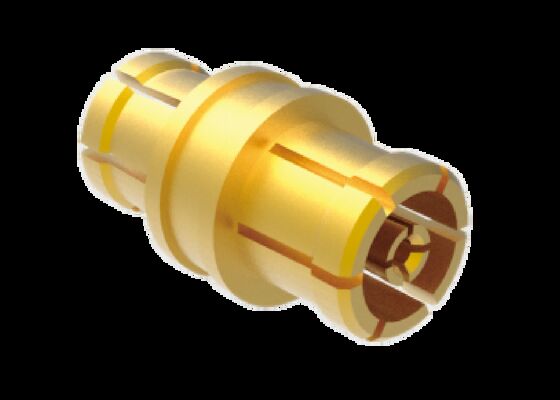

50Ω 40GHz SMPM Jack à Jack Adapter Connecteurs RF aérospatiaux à faible perte d'insertion
Numéro de modèle: SMPM-KK31, avec SMPM Adapter Length = 5
Autres connecteurs RF SMPM de longueur différente:
| Le numéro de modèle. | Longueur des adaptateurs SMP | OD de la MPSM |
| Le groupe SSMP-KK31 | 5 mm | 2.75 mm |
| Le groupe SSMP-KK41 | 4 mm | 2.6 mm |
| Les États membres doivent fournir les informations suivantes: | 4.55 mm | 2.75 mm |
| Le groupe SSMP-KK171 | 3.8 mm | 2.6 mm |
| Le code de conduite est le code SSMP-KK204. | 6 mm | 2.79 mm |
| Le code de conduite de l'équipage | 6.9 mm | 3.5 mm |
| Le groupe SSMP-KK326 | 11.7 mm | 2.5 mm |
Remarque: Veuillez contacter librement les commerciaux pour une fiche de données détaillée.
Remarque: veuillez consulter notre catalogue pour des modèles plus similaires selon votre demande.
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématique pour les industries exigeantes, notamment:
- Systèmes aérospatiaux et aéronautiques
- Équipement de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque adaptateur SMPM est soigneusement emballé pour assurer la protection pendant le transport:
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
