Adaptateur coaxial d'alimentation directe de type BJ180
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.92 Adaptateur coaxiale de guidage d'ondes RF | Puissance à ondes continues: | 2W |
|---|---|---|---|
| Fréquence: | (187,5/a) GHz à 285,7/a) | Résistance à l'isolation: | ≥ 5000 MΩ |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Température de stockage nominale: | -55°C à +100°C | Plage de température de fonctionnement: | -65°C à +125°C |
| Mettre en évidence: | 2.92 Adaptateur de guidage d'onde de type,Adaptateur de guidage d'ondes haute performance,BJ180 Adaptateur de guidage d'onde |
||

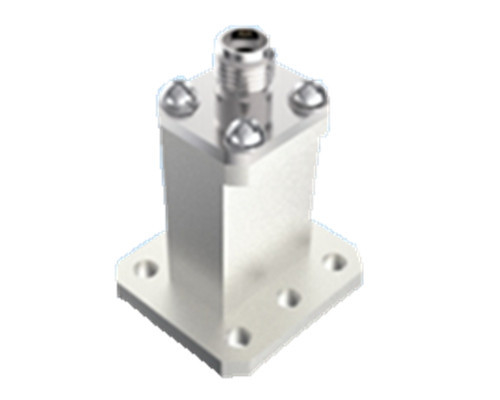

Adaptateur coaxial d'alimentation directe de type BJ180
Les convertisseurs coaxials pour vaisseaux spatiaux fabriqués par notre société sont divisés en deux formes structurelles, alimentation directe et alimentation latérale.
Les convertisseurs de guides d'ondes coaxiaux pour vaisseaux spatiaux sont divisés en alimentation directe et alimentation latérale, avec une plage de fréquence de 5,3 GHz à 110 GHz.
Les ports de guidage d'ondes rectangulaires à l'extrémité du guide d'ondes sont les suivants: BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,interfaces coaxial avec la série SMAChaque produit de port de guide d'onde couvre la bande passante complète du guide d'onde.
Chaque type de produit de port de guidage d'onde couvre toute la bande passante du guide d'onde, et les produits ont une structure fiable, de petites dimensions externes, d'excellentes performances électriques et une consistance.et légère (≤ 20 g)Ils ont été largement utilisés dans divers types de vaisseaux spatiaux.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Paramètres principaux | |||
| Puissance à ondes continues | 2W | ||
| Plage de fréquences | (187.5/a) GHz~(285.7/a) GHz,a sont les dimensions latérales longues du port de guidage d'onde | ||
| Plage de température de fonctionnement | -65°C à +125°C | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Autres | |||
| Épaisseur du revêtement | Épaisseur de la couche d'or sur le contact central ≥ 1,27 μm | ||
| Porosité du revêtement | Acide nitrique dilué | Dans un récipient transparent avec une densité spécifique de 1,316 (température 25°C±3°C), 30 s | |
| Acide nitrique concentré | Concentration de 68% de pureté analytique dans un récipient à 25°C±3°C,20min | ||
| Température de stockage nominale | -55°C à +100°C | ||

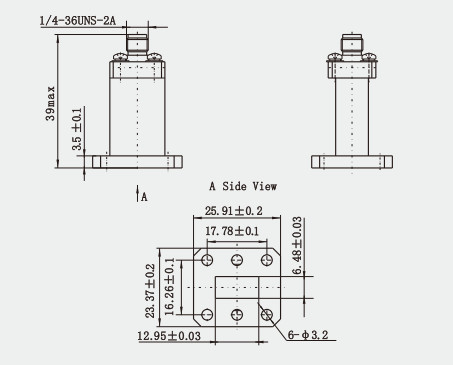

Le dessin de contour:(mm)
Caractéristiques:
1- Compatibilité élevée: les convertisseurs coaxials à guide d'onde sont compatibles avec de nombreux types de câbles RF, y compris les câbles semi-rigides et les câbles flexibles,ce qui le rend plus largement applicable dans les applications pratiques.
2- Large gamme d'applications: les convertisseurs coaxials à guide d'onde sont largement utilisés dans les systèmes d'antenne, les systèmes de communication par micro-ondes, les systèmes de radar,équipement d'essai et autres domaines pour réaliser la conversion d'énergie entre différents supports de transmissionConversion d'énergie à haut rendement: la conception du convertisseur coaxial à guides d'ondes est basée sur la différence des caractéristiques de propagation des ondes électromagnétiques dans différents supports de transmission.et réalise une conversion d'énergie à haut rendement entre le guide d'onde et la ligne coaxial grâce à une conception structurelle raisonnable et à une sélection de paramètres.
Applications:
1- Communication par satellite: les convertisseurs coaxials à guidage d'onde sont également applicables dans le domaine de la communication par satellite,en particulier lorsqu'il est nécessaire d'interconnecter la ligne coaxial de la station au sol avec le système de guidage d'onde sur le satellite.
2- les communications sans fil et les micro-ondes industrielles: dans les communications sans fil et les applications de micro-ondes industrielles,Les convertisseurs coaxials à guides d'ondes sont utilisés pour connecter différents composants RF pour une transmission et une distribution efficaces du signal.
3Systèmes d'essai et de mesure: dans les systèmes d'essai et de mesure dans le champ de micro-ondes RF,Les convertisseurs coaxials à guides d'ondes sont utilisés pour connecter les instruments d'essai au dispositif soumis à l'essai afin d'assurer l'exactitude des résultats de mesure..
