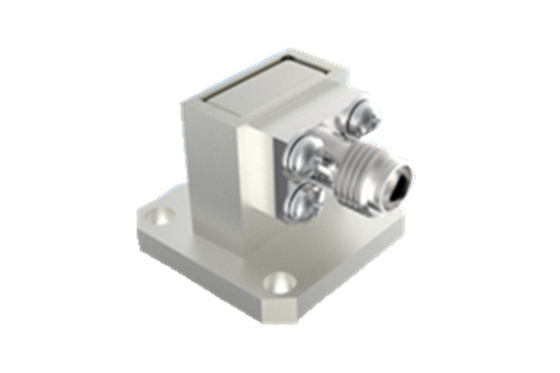

Adaptateur coaxial à alimentation latérale de type BJ220
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.92 Adaptateur coaxiale de guidage d'ondes RF | Puissance à ondes continues: | 2W |
|---|---|---|---|
| Fréquence: | (187,5/a) GHz à 285,7/a) | Résistance à l'isolation: | ≥ 5000 MΩ |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Température de stockage nominale: | -55°C à +100°C | Plage de température de fonctionnement: | -65°C à +125°C |
| Mettre en évidence: | BJ220 Adaptateur de guidage d'onde,Adaptateur de guidage d'ondes haute performance,2Adaptateur de guidage d'ondes de 92 mm |
||
Adaptateur coaxial à alimentation latérale de type BJ220
Notre société est spécialisée dans la fabrication de convertisseurs à guides d'ondes coaxiaux pour vaisseaux spatiaux, qui sont disponibles en deux configurations structurelles distinctes: à alimentation directe et à alimentation latérale.Ces convertisseurs couvrent une large gamme de fréquences allant de 5.3 GHz à 110 GHz.
Les ports de guidage d'ondes rectangulaires proposés à l'extrémité du guide d'ondes comprennent une variété de tailles, notamment BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 et BJ900.Sur le côté coaxial, les interfaces sont compatibles avec les séries SMA, 2,92 mm, 2,4 mm et 1,85 mm, entre autres.chaque modèle est méticuleusement conçu pour supporter la pleine bande passante de son type de guide d'onde respectif.
Les caractéristiques clés de nos convertisseurs à guides d'ondes sont leur construction robuste, leurs dimensions extérieures compactes, leurs performances électriques exceptionnelles couplées à une grande cohérence,et conception légère (≤ 20 grammes)Ces attributs les ont rendus très appréciés dans diverses applications de vaisseaux spatiaux, assurant une connectivité et des performances optimales dans des environnements aérospatiaux exigeants.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Paramètres principaux | |||
| Puissance à ondes continues | 2W | ||
| Plage de fréquences | (187.5/a) GHz~(285.7/a) GHz,a sont les dimensions latérales longues du port de guidage d'onde | ||
| Plage de température de fonctionnement | -65°C à +125°C | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Autres | |||
| Épaisseur du revêtement | Épaisseur de la couche d'or sur le contact central ≥ 1,27 μm | ||
| Porosité du revêtement | Acide nitrique dilué | Dans un récipient transparent avec une densité spécifique de 1,316 (température 25°C±3°C), 30 s | |
| Acide nitrique concentré | Concentration de 68% de pureté analytique dans un récipient à 25°C±3°C,20min | ||
| Température de stockage nominale | -55°C à +100°C | ||

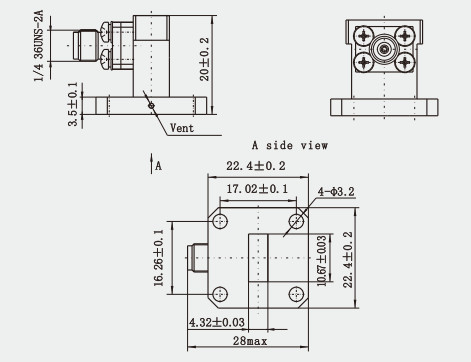

Le dessin de contour:(mm)
Caractéristiques:
1Large bande passante: les convertisseurs coaxial à 2,92 ondes prennent en charge une large gamme de fréquences, ce qui les rend adaptables à une grande variété d'applications de micro-ondes et d'ondes millimétriques.
2Faible perte d'insertion: Ces convertisseurs sont conçus pour optimiser le chemin de transmission du signal et réduire les pertes d'énergie, ce qui réduit les pertes d'insertion et améliore l'efficacité globale du système.
3. bas VSWR: VSWR (ratio d'onde stationnaire) est une mesure importante du degré de réflexion du signal.qui indique qu'il est moins réfléchissant dans la bande de fréquences de fonctionnement, et est capable de convertir efficacement les signaux d'un type de ligne de transport à un autre sans introduire d'interférences ou de distorsions excessives.
4Compact: la taille relativement petite du connecteur coaxial de 2,92 mm le rend utile dans des applications limitées en espace telles que l'aérospatiale et les équipements de communication portables.
Applications:
Communication par satellite: dans les systèmes de communication par satellite, 2.Les convertisseurs coaxials à guides d'ondes sont utilisés pour convertir les signaux coaxials des stations terrestres en signaux adaptés à la transmission par des guides d'ondes pour des communications efficaces avec les satellites..
Systèmes radar: dans les systèmes radar,ce convertisseur est utilisé pour connecter les ports coaxials des émetteurs et récepteurs radar aux ports des guides d'onde du système d'antenne afin d'assurer une transmission efficace des signaux radar.
Communication sans fil: Dans les stations de base de communication sans fil, 2.Les convertisseurs coaxials à guides d'ondes sont utilisés pour convertir les signaux coaxials à l'intérieur de la station de base en signaux de transmission adaptés aux systèmes de guides d'ondes d'antenne externes..
