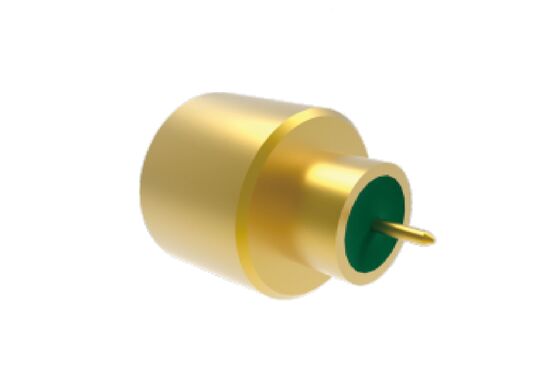

50Ω 40GHz connecteur SMP mâle hermétiquement scellé pour connecteurs RF aérospatiaux soldeurs de PCB à faible IL
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs RF aérospatiaux à cloison SMP | Modèle: | SMP(M)-JHD432-S |
|---|---|---|---|
| Gamme de fréquences: | 0.3 MHz à 40 GHz | Impédance: | 50Ω |
| DWV: | 500V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | ≤6 mΩ ; Alliage Kovar, plaqué or | Conducteur externe: | ≤3 mΩ ; Alliage Kovar, plaqué or |
| Taux de fuite: | < 1,01325 X 10 à 3 Pa·cm3/s | Isolateurs: | Verre |
| VSWR: | ≤ 135 | Perte d'insertion: | ≤0,4dB |
| Température: | -55°C à 125°C | Durabilité: | 500 cycles |
| Mettre en évidence: | Connecteur de prise mâle 50Ω SMP,Connecteur RF hermétique scellé à 40 GHz,connecteur de soudure PCB à faible perte d'insertion |
||
Connecteur mâle SMP hermétique scellé 50Ω 40 GHz pour PCB à souder, connecteurs RF aérospatiaux avec faible perte d'insertion
La série SMP est une série de connecteurs RF aérospatiaux miniatures à enclenchement. Elle se caractérise par sa taille compacte, son poids léger et sa large bande de fréquences d'exploitation, avec une fréquence d'exploitation maximale allant jusqu'à 40 GHz.Le connecteur mâle SMP offre trois types d'interfaces : à cran complet, à cran limité et à alésage lisse. Il prend en charge l'interconnexion par accouplement à l'aveugle et permet un flottement axial et radial de la structure de connexion. En tant que l'un des connecteurs coaxiaux RF les plus utilisés, il convient à la transmission de signaux RF et micro-ondes ainsi qu'aux scénarios d'installation dense modulaire. Il est largement utilisé dans les applications embarquées, navales et satellitairesapplication.
Caractéristiques de conception des connecteurs RF aérospatiaux SMP
- Conception compacte
- Fonctionnement en bande de fréquences jusqu'à 40 GHz
- Construction robuste pour la fiabilité, vis de cloison M5x0,5-6g
- Disponible en plusieurs configurations : droites, à angle droit, de cloison, à montage sur PCB et à bride
- Faible ROS & faible perte d'insertion
Interface des connecteurs RF aérospatiaux SMP
Connecteur mâle SMP hermétique scellé pour PCB à souder Modèle N° : SMP(M)-JHD432-S (Type à alésage lisse)
Type similaire : Connecteur mâle SMP hermétique scellé pour PCB à souder SMP(M)-JHD169-F (Type à cran complet)
Remarque : Veuillez consulter notre catalogue pour d'autres modèles similaires en fonction de votre application.
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et aéronautiques
- Équipements de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur SMP, connecteur RF aérospatial, est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Pour plus d'informations sur des modèles de produits similaires, veuillez consulter notre catalogue ou contacter notre équipe commerciale à l'adresse :
