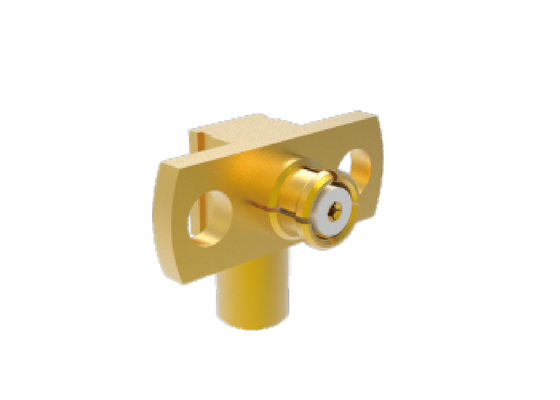

Connecteurs RF aérospatiaux à bride à 2 trous à angle droit, prise SMP femelle 50Ω 18GHz, accouplement pour câble .086
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs RF aérospatiaux de câble SMP | Modèle: | SMP-KWFB2-19 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50Ω |
| DWV: | 500V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | ≤6 mΩ ; Alliage de cuivre, plaqué or | Conducteur externe: | ≤3 mΩ ; Alliage de cuivre, plaqué or |
| Isolateurs: | Les produits de base | VSWR: | ≤1,3 |
| Perte d'insertion: | ≤ 0,25 dB | Température: | -55°C à 125°C |
| Durabilité: | 500 cycles | ||
| Mettre en évidence: | Connecteur RF féminin SMP de 18 GHz,50Ω prise SMP à angle droit,Connecteur RF aérospatial avec bride |
||
Connecteur RF aérospatial SMP femelle 50Ω 18 GHz, angle droit, bride à 2 trous, pour câble .086
La série SMP est un connecteur RF aérospatial miniature à enclenchement. Il se caractérise par sa taille compacte, son poids léger et sa large bande de fréquences de fonctionnement, avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz.La fiche SMP propose trois types d'interfaces : à verrouillage complet, à verrouillage limité et à alésage lisse. Il prend en charge l'interconnexion par accouplement à l'aveugle et permet le flottement axial et radial de la structure de connexion. En tant que l'un des connecteurs coaxiaux RF les plus utilisés, il convient à la transmission de signaux RF et micro-ondes ainsi qu'aux scénarios d'installation dense modulaire. Il est largement appliqué dans les systèmes embarqués, navals et satellitairesapplications.
Caractéristiques de conception des connecteurs RF aérospatiaux SMP
- Conception compacte
- Fonctionnement en bande de fréquences jusqu'à 40 GHz
- Construction robuste pour la fiabilité
- Disponible en plusieurs configurations : droites, à angle droit, traversantes, pour montage sur PCB et sur bride
- Faible VSWR et faible perte d'insertion
Interface des connecteurs RF aérospatiaux SMP
Connecteur RF aérospatial SMP femelle 50Ω 18 GHz, angle droit, bride à 2 trous, pour câble .086
N° de modèle : SMP-KWFB2-19 (OD câble 2,2 mm)
Connecteur RF aérospatial SMP femelle 50Ω 18 GHz, angle droit, pour câble .086
N° de modèle : SMP-KWFB2-22 (OD câble 2,2 mm)
Remarque : Veuillez consulter notre catalogue pour d'autres modèles similaires en fonction de votre application.
Applications des connecteurs RF aérospatiaux
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et aéronautiques
- Équipements de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur RF aérospatial SMP pour câble .086 est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Pour plus d'informations sur des modèles de produits similaires, veuillez consulter notre catalogue ou contacter notre équipe commerciale à :
